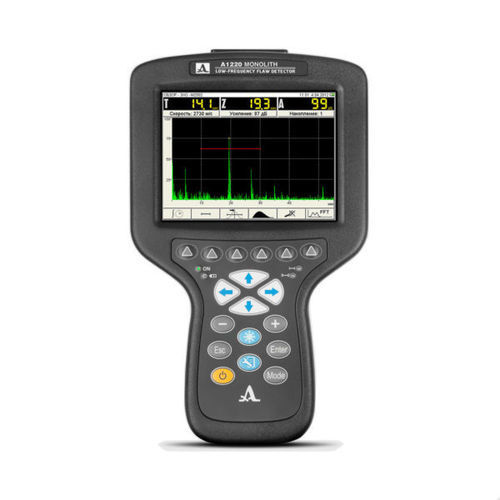

超音波式CND検査装置 A1220 MONOLITH 3D

コンクリート構造物や岩石の超音波厚さ測定と欠陥検出のためのコンパクトな超音波パルス速度およびパルスエコーテスター。 欠陥検出器の人間工学に基づいたデザインと軽量性、さらに電子ユニットを専門のパッドに固定する能力により、アクセスが困難なエリアでの機器の便利な操作が可能であり、高所での作業も可能です。 説明 コンパクトなハンドヘルド超音波パルス速度およびパルスエコーテスターは、コンクリートおよび鉄筋コンクリート構造物や岩石の超音波厚さ測定と欠陥検出のために設計されています。 欠陥検出器は、大型の高コントラストTFTディスプレイとキーボードを備えたコンパクトな電子ユニットを表します。 多機能性にもかかわらず、直感的なインターフェースとアイコンメニューにより、機器の主要な設定と機能への迅速なアクセスを提供するため、使いやすいです。 欠陥検出器の人間工学に基づいたデザインと軽量性（わずか800グラム）、さらに電子ユニットを専門のパッドに固定する能力により、アクセスが困難なエリアでの機器の便利な操作が可能であり、高所での作業も可能です。 すべての検査結果は機器のメモリに記録され、USBポートを介して外部PCに転送され、さらなる処理、登録、アーカイブが可能です。 用途 せん断波と公称周波数50 kHzを備えた低周波ドライポイントコンタクトアンテナアレイM2502 0.05A0R100Х60PSを使用することで、コンクリートオブジェクトの厚さ測定を最大3,000 mm、鉄筋コンクリートオブジェクトを最大600 mmまで行うことができます。 この機器は、片側アクセスで鉄筋コンクリート、石、類似材料で作られた製品や構造物の内部異物、空洞、空隙、亀裂を検索することができ、さらに青銅鋳物の埋め込み欠陥を検索することができます。 粗粒材料の内部構造をテストすることが可能です。 検査結果は、グリッドスキャン機能（B-Scan、C-Scan、D-Scan、厚さプロファイル）によるスライスおよび投影画像です - 可視化ソフトウェアINTROVIEW。 技術的特徴: - エコー信号の可視化の最大深さ（横波制御時）：2150 mm - デバイスの画面に表示される信号実現の最大長：1600 μs - コンクリートの最大測定厚さ（コンクリートグレード400）：600 mm - 空気シリンダーの形状の欠陥の最小直径：30 mm - 欠陥位置の厚さと深さの測定誤差：10 % - 1回の測定処理と結果のメモリへの書き込み時間：10 s - メモリに書き込むことができる単一のAスキャンの数：200 - 制御された表面の最大面積（MAPモード）：2 m² - 材料速度範囲：1,000 – 9,999 m/s - ドライブパルスジェネレーターの振幅：20, 100, 200 V - パルス形状：メアンダー、0.5÷5.0周期 - パルス周波数：1 – 50 Hz - 受信帯域幅：10 – 300 kHz - ゲイン設定範囲：0から100 dB、ステップ1 dB - DAC機能のプログラム可能なポイントの数：32 - DAC機能設定範囲：30 dB - 電源：内蔵バッテリー - 動作時間：14 h - バッテリー充電時間：3 h - 動作温度範囲：-20から+45 °C - ディスプレイタイプ：TFT（640 х 480） - 電子ユニットサイズ：260 х 156 х 43 mm - 電子ユニット重量：800 g - M2502アンテナアレイのサイズ：139 х 105 х 89 mm - M2502アンテナアレイの重量：1.1 kg 2Dバージョン ソフトウェアINTROVIEW グリッドスキャン機能（B-Scan、C-Scan、D-Scan、厚さプロファイル）によるスライスおよび投影画像 3Dバージョン ソフトウェアINTROVIEW 利用可能なイメージングモード：グリッドスキャン機能による3Dトモグラフィックイメージング、高度な可視化および分析機能。グリッドスキャン機能（B-Scan、C-Scan、D-Scan、厚さプロファイル）によるスライスおよび投影画像 アクセサリー: - A1220 MONOLITH – 超音波欠陥検出器 - アンテナアレイМ2502 0.05A0R100X60PS - ダブルLEMO 00 – LEMO 00ケーブル1.2 m - USB A – Micro Bケーブル - ケーブル付きネットアダプター220V-15V - キャリングマップケース - ソフトカバー - ケース
