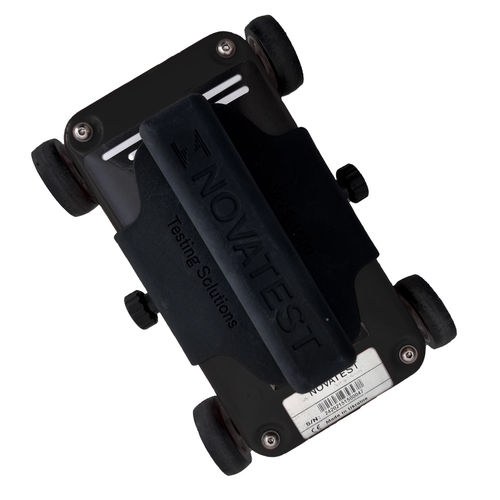

3DGPR SUBvysor 1500

コンパクト高速軽量

概要
GPR SUBvysor 1500 は、コンクリート構造物の検査および金属・誘電体の検出（ひび割れ、空洞、鉄筋など）に適しています。

検出能力
GPR SUBvysor 1500 により、金属および非金属の位置と深さを迅速に特定できます：

• 金属系ユーティリティ（配管、ケーブル等）
• 非金属配管（PVC、石綿セメント等）
• 鉄筋の位置
• 湿潤領域
• 地下物体：空洞、ひび、異種インクルージョン

主な用途

• コンクリート・レンガ構造物の検査
• ケーブル・配管の検出
• 建築構造物の調査（壁、基礎等）
• 建築物内の補強棒の検索
• 埋設・隠匿物の探索
• 構造部材の厚さ測定

特長

• リアルタイム信号前処理（オンラインフィルタ）
• 自己補正型オンラインフィルタ
• 幅広いポストプロセッシングツール
• デジタルトレースのスタッキングによるダイナミックレンジ増大
• 高い信号対雑音比を実現する「Telbin」技術
• ノートPC接続：USB
• 追加のコントロールユニット不要；Windows搭載の任意のノートPCで使用可能
• アンテナ筐体：IP65 準拠
• 内蔵バッテリ不要；PCのUSBポートから給電
• 低消費電力
• 内蔵傾斜計

付属品 / キット内容

• ハンドルと伸縮ロッド付き GPR SUBvysor 1500 MHz アンテナ、PC/タブレット接続用 USB データケーブル、統合エンコーダ
• GPR Logger ソフトウェア
• 3D Mapper ソフトウェア（.dxf 形式のデータ書き出しモジュール、オプションで .kmz）
• ユーザーマニュアル
• バックパック
• ポータブルノートPC棚（折りたたみ式、バックパックに取り付けて単独作業者がノートPCを使用できるようにするためのもの）

注意

• PC/タブレットは含まれていません
• すべての GPR SUBvysor アンテナは Windows OS と互換性があります

利用可能なドキュメント

• 技術仕様書 (EN)
• Mapper 3D ユーザーマニュアル (EN)
• GPR Logger ユーザーマニュアル (EN)

技術仕様

• アンテナ周波数：1500 MHz
• アナログ-デジタル変換レンジ：18 bit
• ダイナミックレンジ：少なくとも135 dB
• データ取得速度：最大150トレース/秒
• 調査ウィンドウ：8、12、16、20 nsec
• トレースあたりの最大サンプル数：1,000
• トレーススタッキング数：最大300
• 探査深度：最大0.5 m（地盤特性に依存）
• 空間分解能：<0.03 m
• トリガーモード：シングル、内部、外部
• 単一プロファイルのファイルサイズ：最大1,000,000トレース
• インターフェース：USB2
• 内蔵傾斜計
• 寸法（L x W x H）：190 x 40 x 40 mm
• アンテナ重量：0.6 kg
• 動作温度範囲：-20°C～40°C
• 環境保護等級：IP65
• 連続動作時間：ノートPCの電力が尽きるまで
