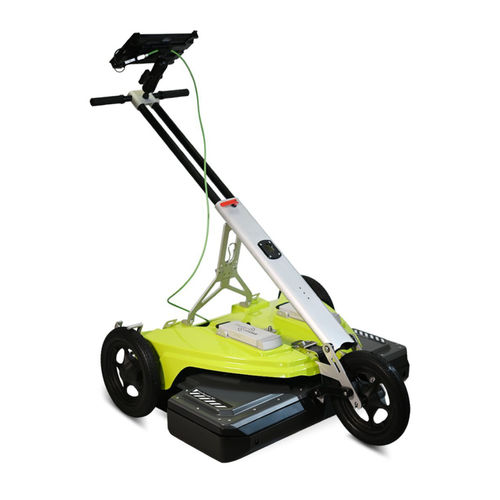

3DGPR PinPointR

コンパクト高速軽量

概要
ImpulseRadar PinPointR 3D は、プロフェッショナルな 3D GPR 測定を従来のカート式 GPR の簡潔なワークフローに導入するシステムです。コンパクトで軽量、単独作業を想定した設計で、8 チャネル 450 MHz のアンテナアレイとタブレット駆動の ViewPoint 2 ワークフローを組み合わせ、2D 調査から 3D 地中マッピングへの移行を容易にします。

設計と可搬性
重量は 25.4 kg（カート＋アンテナ）で、単一のオペレータによる輸送と展開が可能です。輸送時（折り畳み）寸法は 870 × 540 × 370 mm、使用時（ハンドル上げ）寸法は 1010 × 540 × 1030 mm です。コンパクトな設計により物流の複雑さが軽減され、一般的な車両での輸送を可能にします。

ワークフロー
システムはタブレット上の ViewPoint 2 で測量設定、データ取得、現場での可視化を行います。プラットフォームのワークフローは：Transport → Deploy → 3D Survey → Process → Interpret。PinPointR 3D は後処理および解釈のための Condor や Geolitix Plus/Ultra を含むエコシステムに組み込めます。

利点

• 従来の複雑性を排したプロフェッショナルな 3D GPR 測定を、馴染みのあるカートワークフローに統合。
• 従来のカートと同様の操作性により 2D から 3D への移行を容易にします。
• 単独操作を想定した設計で、輸送・展開・運用を一人で実行可能。
• 折り畳み時のコンパクト寸法により一般的な車両での輸送が容易。
• 8 チャネル構成により移動中に複数のレーダープロファイルを同時取得し、密な 3D データセットを生成。
• 450 MHz の動作周波数は専門的な地中マッピング・調査に適合。
• タブレット駆動の ViewPoint 2 による設定、取得、現場可視化。
• Condor および Geolitix Plus/Ultra と互換で、処理・可視化・解釈をサポート。
• NMEA 0183 プロトコル対応の内蔵/外部 GPS による位置情報サポート。

用途

• ユーティリティマッピング
• 地下配管の検出
• ケーブル・導管のマッピング
• 3D ユーティリティマッピング
• 埋設インフラのマッピング
• 工事前調査
• 掘削前調査
• 都市部における GPR 調査
• 道路調査
• 舗装面・駐車場
• 埋設構造物の検出
• 地中異常の検出
• 高密度プロフェッショナル GPR 調査
• 三次元地中マッピング
• 地下インフラが密集する領域で 2D プロファイルが解釈困難な調査

付属品（標準構成）

• No.1 PinPointR 3D 450 MHz 8 チャネルアレイアンテナユニット
• No.1 ART for PinPointR 3D
• No.1 RAM Mount Tab-Tite 9"–10.5" タブレットホルダー
• No.2 ImpulseRadar リチウムイオンバッテリー
• No.2 3 セル Li-Ion バッテリ用充電器（3 本ケーブルセット付き）
• No.1 マスター受信機用外部 GPS ケーブル、35 cm – 青
• No.1 PC→スイッチケーブル、M12 X-code → RJ45 – 150 cm
• No.1 伸縮式 GPS ポール、55–150 cm、5/8" UNC
• No.1 ラギッド Windows PC/タブレット

ソフトウェアと統合
ViewPoint 2：測量設定、データ取得、現場での可視化のためのタブレット駆動型取得ソフトウェア（標準付属）。Condor：高度な処理、可視化、解釈のために推奨される ImpulseRadar のソフトウェア（別売）。Geolitix Plus / Ultra：3D GPR データセットの処理、可視化、解釈に対応する互換プラットフォーム（別売）。GPS / GNSS 受信機：取得した GPR データを地理参照するために NMEA 0183 を介した内蔵または外部の位置情報システムをサポートします。

仕様 / 技術データ

• 技術 — マルチチャネル 3D GPR
• 周波数 — 450 MHz
• チャネル数 — 8
• スワス幅 — 59 cm、チャネル 1 と 8 の中心間距離
• 重量 — 25.4 kg / 56 lbs（カート＋アンテナ）
• バッテリー — Li-Ion 12 V / 1.3 Ah
• 公称測量速度 — >130 km/h @ 5 cm ポイント間隔
• 寸法（輸送時折畳み）— 870 × 540 × 370 mm
• 寸法（使用時）— 1010 × 540 × 1030 mm（ハンドル上げ時）
• 動作温度 — −20 °C から +50 °C
• 取得ソフトウェア — ViewPoint 2
• 推奨ポストプロセッシングソフトウェア — Condor / Geolitix
• GPS サポート — 内蔵 / 外部 GPS
• GPS プロトコル — NMEA 0183
• 規格 — CE、FCC、IC 承認
• 保証 — 2 年
