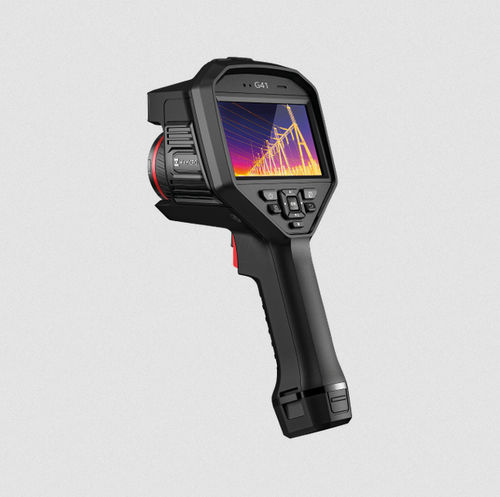

熱撮像装置 HIKMICRO G41デジタルHVAC用建築物診断用
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- デジタル
- 応用
- 産業用, 建築物診断用, HVAC用, 研究開発用
- 機能
- 熱, 検出用, 検査用, 安全用
- スペクトル
- IR
- インターフェイス
- USB, HDMI（高精細度マルチメディアインターフェース）
- オプションとアクセサリー
- 屋外用, ワイヤレス, 手持ち, 移動式, IP54, 高温, 屋内用
詳細
概要
HIKMICRO G41は、建築診断、湿気検出、熱橋検出、産業点検向けのプロフェッショナルなハンドヘルド熱画像カメラです。主な特長：480×360 IR VOx検出器（172,800画素）、NETD <35 mK、SuperIRによる960×720のスーパー解像表示、ラジオメトリックJPEG出力、レーザー距離計、GPS・コンパス内蔵、IP54、Wi‑Fi/USB接続対応。
検出器とイメージング
本機は17 µmピッチの480×360ピクセルVOx（バナジウム酸化物）検出器を搭載し、7.5–14 µm帯をカバー、感度は <35 mK（25°C、F#=1.0）です。独自のSuperIR技術により表示解像度を960×720に向上させつつ、ラジオメトリックデータを保持します。取得されるJPEG画像は完全にラジオメトリックで、後処理や報告書に使用できます。
測定範囲と精度
G41は用途に応じた2つの測定レンジを備えています：
分析ツール（リアルタイム）
オートフォーカス & 距離
約2秒のロック時間、最小焦点距離0.3 mの5モードフォーカスシステム：
測位 & 現場ドキュメンテーション
内蔵レーザー距離計（屋内50 m／屋外10 m、クラスII、635 nm）で距離や面積を直接測定。撮影ごとにGPS座標と方位がジオタグされます。現場でのドキュメント機能：音声注釈（最大60秒）、テキストメモ（最大200文字）、QRコードスキャンをサポートし報告作業を効率化します。
報告・接続性・ソフトウェア
堅牢性 & 電源
フィールド使用を想定した設計：IP54、落下耐性2 m（IEC 60068-2-31）、振動耐性2 g（IEC 60068-2-6）、衝撃耐性25 g（IEC 60068-2-27）。動作温度 −20°C〜+50°C。ホットスワップ対応のLi‑Ionバッテリーシステムにより作業を中断せずに交換可能。標準キットは3本のバッテリー（各約4時間）とデュアルスロット充電器を含み、合計12時間以上の連続運用を提供します。
用途
主な用途：建築診断（熱橋、湿気、断熱不良）、エネルギー監査、低温システム（床暖房）検査、屋根・ファサード点検、電気設備（配電盤・変圧器）検査、機械保全（ベアリング、モータ）、HVAC・プラント点検、製造工程の品質管理、公共安全、石油・ガス設備点検、研究開発の熱試験など。
キット & 追加情報
ラジオメトリック撮像に対応し、建築病理や産業検査の専門家に適合。バンドルされたソフトウェアでプロフェッショナルなワークフローをサポート。レンタル対応可能。
技術仕様
HIKMICRO G41は、建築診断、湿気検出、熱橋検出、産業点検向けのプロフェッショナルなハンドヘルド熱画像カメラです。主な特長：480×360 IR VOx検出器（172,800画素）、NETD <35 mK、SuperIRによる960×720のスーパー解像表示、ラジオメトリックJPEG出力、レーザー距離計、GPS・コンパス内蔵、IP54、Wi‑Fi/USB接続対応。
検出器とイメージング
本機は17 µmピッチの480×360ピクセルVOx（バナジウム酸化物）検出器を搭載し、7.5–14 µm帯をカバー、感度は <35 mK（25°C、F#=1.0）です。独自のSuperIR技術により表示解像度を960×720に向上させつつ、ラジオメトリックデータを保持します。取得されるJPEG画像は完全にラジオメトリックで、後処理や報告書に使用できます。
測定範囲と精度
G41は用途に応じた2つの測定レンジを備えています：
- 標準レンジ：−20°C〜+150°C — 精度 ±2°C（−20〜0°C）、±1°C（0〜100°C）、±1%（100〜150°C）。建築診断やエネルギー監査に推奨。
- 拡張レンジ：0°C〜+650°C — 精度 ±2°C（0〜100°C）、±2%（100〜650°C）。高温環境の産業点検向け。
分析ツール（リアルタイム）
- 中心スポット、ホットスポット、コールドスポット
- デルタTおよび最大10個のユーザー定義スポット
- 1本線、5つの矩形、5つの円による温度リアルタイム表示
- 閾値／下限／間隔アラームの設定による異常強調
オートフォーカス & 距離
約2秒のロック時間、最小焦点距離0.3 mの5モードフォーカスシステム：
- レーザーアシストAF — 低コントラスト面向け
- 連続AF — 移動時のフォーカス維持
- シングルAF — 必要時の精密フォーカス
- マニュアルフォーカス — 極端な距離や複雑なシーンでの制御
- タッチAF — 画面をタップして異常箇所にフォーカス
測位 & 現場ドキュメンテーション
内蔵レーザー距離計（屋内50 m／屋外10 m、クラスII、635 nm）で距離や面積を直接測定。撮影ごとにGPS座標と方位がジオタグされます。現場でのドキュメント機能：音声注釈（最大60秒）、テキストメモ（最大200文字）、QRコードスキャンをサポートし報告作業を効率化します。
報告・接続性・ソフトウェア
- Wi‑Fi 802.11 b/g/n（2.4 & 5 GHz）による画像無線転送
- USB Type‑CおよびWi‑Fi経由のラジオメトリックUVCビデオストリーミング
- 現場用プレゼンテーション向けHDMI出力
- 補助機器接続用Bluetooth 4.2
- プロ向けの後処理・PDF報告生成が可能なHIKMICRO Analyzer（Windows）
- スマートフォンへの直接転送とプレビュー用HIKMICRO Viewer（モバイル）
堅牢性 & 電源
フィールド使用を想定した設計：IP54、落下耐性2 m（IEC 60068-2-31）、振動耐性2 g（IEC 60068-2-6）、衝撃耐性25 g（IEC 60068-2-27）。動作温度 −20°C〜+50°C。ホットスワップ対応のLi‑Ionバッテリーシステムにより作業を中断せずに交換可能。標準キットは3本のバッテリー（各約4時間）とデュアルスロット充電器を含み、合計12時間以上の連続運用を提供します。
用途
主な用途：建築診断（熱橋、湿気、断熱不良）、エネルギー監査、低温システム（床暖房）検査、屋根・ファサード点検、電気設備（配電盤・変圧器）検査、機械保全（ベアリング、モータ）、HVAC・プラント点検、製造工程の品質管理、公共安全、石油・ガス設備点検、研究開発の熱試験など。
キット & 追加情報
ラジオメトリック撮像に対応し、建築病理や産業検査の専門家に適合。バンドルされたソフトウェアでプロフェッショナルなワークフローをサポート。レンタル対応可能。
技術仕様
- モデル：HIKMICRO G41
- 検出器：VOx 480×360 px、17 µmピッチ
- NETD：<35 mK（25°C、F#=1.0）
- 表示解像度（SuperIR）：960×720
- 測定範囲：−20°C〜+150°C（標準）；0°C〜+650°C（拡張）
- 精度：±2°C（−20〜0°C）；±1°C（0〜100°C）；±1%（100〜150°C）；拡張：±2°C（0〜100°C）；±2%（100〜650°C）
- オートフォーカス：レーザーアシストAF、連続AF、シングルAF、マニュアルフォーカス、タッチAF
- 最短焦点距離：0.3 m
- レーザー距離計：屋内50 m／屋外10 m（クラスII、635 nm）
- ジオタグ：GPS座標と方位
- 現場メモ：音声注釈（最大60 s）、テキスト（最大200文字）、QRスキャン
- 接続性：Wi‑Fi 2.4/5 GHz、USB Type‑C（ラジオメトリックUVC）、HDMI、Bluetooth 4.2
- ソフトウェア：HIKMICRO Analyzer（Windows）、HIKMICRO Viewer（モバイル）
- 堅牢性：IP54、落下2 m、振動2 g、衝撃25 g
- 動作温度：−20°C〜+50°C
- 電源：ホットスワップ可能なLi‑Ionバッテリー（3本付属、各約4 h）、デュアルチャージャー付属
- 画像形式：完全ラジオメトリックJPEG
