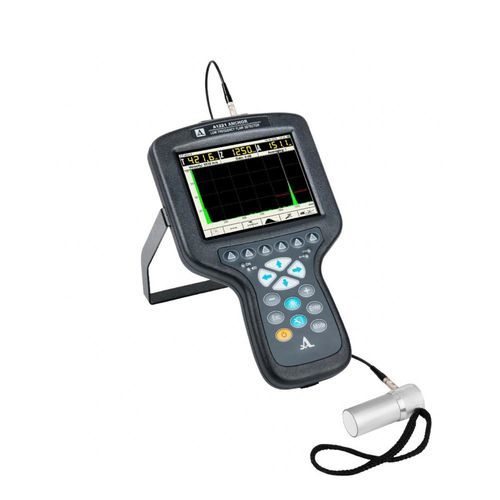

超音波式CND検査装置 A1221 ANCHOR

製品概要: A1221 ANCHORは、低周波超音波を使用して埋め込まれた金属要素を現場で評価するための超音波機器です。 用途: - A1221 ANCHORの主な用途は、アンカーボルトや類似の構造要素の非破壊検査です。 - 超音波トランスデューサをボルトの自由端に配置することで、以下の評価を行うことができます: - アンカーの破損検出 - 残存長/割合の評価 - 接着品質の評価 アプリケーションの特徴: - 評価可能なボルト/鉄筋の直径: 20-40ミリメートル - 非グラウト評価長: 最大8メートル - 最小評価長: 0.3メートル - コンクリート中の評価可能なグラウト深さ: 最大1メートル - 岩石中の評価可能なグラウト深さ: 最大4メートル 技術的特徴: - 動作周波数範囲, kHz: 25-250 - 最大データ取得長, μs: 4000 - 評価長, m: 0.5-3 - 埋め込みロッドの評価長, m: 最大1 - 評価可能なロッド直径範囲, mm: 20-40 - 材料速度範囲, m/s: 500-15000 - トランスミッタ出力電圧, V: ±20, ±100, ±200 - トランスミッタパルス形状: バイポーラーミアンダー, 0.5÷5.0周期 - パルス繰り返し率, Hz: 1-45 - ゲイン設定範囲, dB: 0-100, ステップ1 - DAC機能のプログラム可能なポイント数: 24 - DAC機能のダイナミックレンジ, dB: 30 - 電源: 内蔵バッテリー - 動作時間, h: 14 - バッテリー充電時間, h: 3 - ディスプレイタイプ: TFT (640 х 480) - 電子ユニットの寸法, mm: 260×156×43 - 電子ユニットの重量, kg: 0.8 動作条件: - 動作温度範囲, ºC: -20から+45まで - +35°Сでの相対湿度, %, 最大: 95 付属品 (納品キット): - No.1 A1221 Anchor電子ユニット - No.1 電源アダプタ AC 80-264 / VDC 15V - No.1 USB 2.0 ケーブル USB-AからUSB Micro-B - No.1 Lem00からLemo0ケーブル, 2.25m - No.1 キャリングマップケース - No.1 ソフトカバー - No.1 機器サポート - No.1 ハードシェルケース - No.1 低周波圧電トランスデューサ S0205, 25 Khz - No.1 低周波圧電トランスデューサ S0206, 50 KHz (オプション) - No.1 低周波圧電トランスデューサ S0208, 100 KHz (オプション) - No.1 レキシライトテストブロック - No.1 超音波カップリング 80 ml
