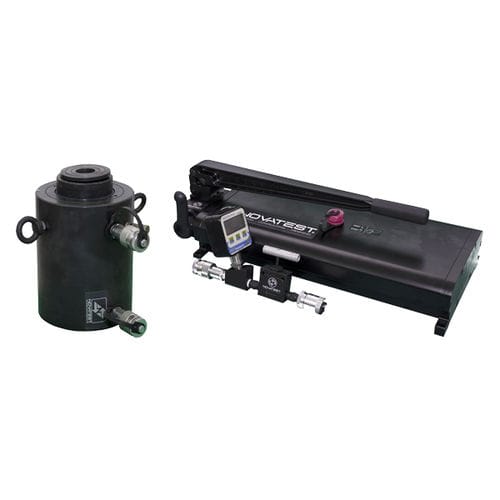

静的負荷試験装置

手動杭

杭基礎の静的荷重試験のための構成可能な油圧システム 静的荷重試験は、荷重試験によるポールの垂直落下を評価するために行われます。 この種の試験は、ポールの総数の1％に相当する数のポールに対して義務付けられており、最低でも2本が必要です。 基礎杭の静的荷重試験は以下のように分類される： 試験プロジェクト； 建設中の試験または検証の証拠 プロジェクト試験は、形状や建設技術が等しい試験用ポールで実施される。破壊試験に分類されるこの試験は、複雑な電柱-地盤の破断につながる軸方向荷重を伴うか、または電柱の頭部の破壊を荷重時間の関数として示す重要な図を可能にする。検証試験は、主に荷重の正しい実行と挙動を管理するために実施する。したがって、アキシャル荷重は、荷重プロジェクトの 1.5 倍に等しくなる。 システムには、油圧加圧ユニット、接続ホース、ラムシリンダー、旋回ヘッドが含まれる。システムは、お客様のニーズ、試験の種類、到達荷重、運搬の容易さに応じて構成することができます。加圧システムは、手動式、制御油圧式三相パワーユニット式、または内燃エンジン式があります。 すべてのユニットは、フィッティングシステムにより、異なる加圧シリンダーを扱うことができます。スラスターシリンダーはアルミニウム製で、作業現場での取り扱いが容易です。シリンダーの構成は、ポールと対照的な構造上のジャッキの接着を改善するために、レベリングヘッドの組み立てを提供します。 また、この部品により、故障の原因となるピーク荷重に対するジャッキの取り付けが可能になります。
