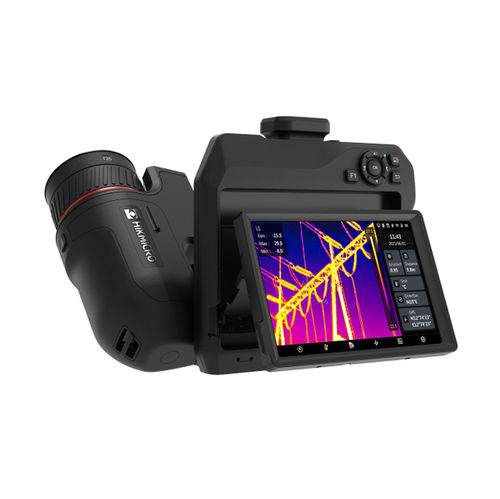

HIKMICRO SPシリーズ — プロフェッショナル携帯型サーマルカメラ
HIKMICRO SPシリーズは、産業、エネルギー、建設分野で作業する技術者、検査員、保守エンジニア向けに設計された携帯型サーマルカメラのラインです。2つの検出器クラス（SP40 / SP40H、SP60 / SP60H）にまたがる4モデルは、SuperIR処理により放射温度画像の解像度を向上させ、診断レポートに適した画像を提供します。

主な特徴

• 望遠から広角までの交換式光学系により、視野角と空間分解能を用途に合わせて変更可能。高電圧遠距離測定からPCBの接写まで対応します。
• レーザー補助オートフォーカスにより、低温度差環境でも約1秒で精密な焦点合わせが可能。複数のフォーカスモードを搭載。
• 5インチタッチLCDは90°回転、レンズは180°回転で狭隘空間の角度検査に対応。SP60は直射日光下での視認性向上のため1024×768 px OLEDビューファインダーを搭載。
• フィールドでの使用に耐える堅牢性：IP54保護、1 m落下耐性、交換可能なLi‑ionバッテリー2個で合計約8時間の動作。
• 内蔵レーザー距離計、GPSおよびコンパスによるジオタグ付与。デュアルバンドWi‑Fi、Bluetooth、USB‑C、Mini HDMIによる接続とIRストリーミングに対応。
• 高度な解析とプロフェッショナルなレポート作成が可能な無償PCソフトウェア HIKMICRO Analyzer を提供。

用途 — 産業分野

• 低圧/中圧の配電盤および配線：パネル、バスバー、変圧器、接続部の熱検査により接触抵抗異常、相不均衡、過熱を検出。
• モーター、ベアリング、伝動装置：摩擦、潤滑不足、アライメント不良による異常加熱の検出。
• 太陽光発電システム：不良セル、ホットスポット、バイパスダイオード短絡、接続不良の特定（地上およびドローン検査）。
• PCBおよび電子部品検査：PCB Inspectionモードとオプションの顕微鏡スタンドによりボードや部品の拡大熱解析が可能。
• 高温プロセス（Hモデル）：工業炉、耐火物、溶融プロセスの監視（最大2,200°C、SP40H/SP60H）。
• 機械・構造検査：タンク、配管、ポンプ、コンプレッサーの異常温度域の局在化。

用途 — 建築・土木分野

• エネルギー診断・熱監査：熱橋、熱損失、雨水浸入の検出による省エネ評価や改修支援。
• 屋根・屋上点検：断熱材の含水や防水層の損傷を特定し、修理箇所を絞り込む。
• 床暖房・配管系：暖房/冷却の均一性確認や隠れた漏水の特定。
• 一般家庭用分電盤：住宅配電盤の過熱による火災リスク予防。
• 現場での据付検査：工事完了前の断熱・防音施工の適合記録。

付属ソフトウェア
HIKMICRO Analyzer（PC、無償）— サーマル画像・動画解析、アーカイブ管理、レポート作成機能を提供します。

ダウンロードとドキュメント
SP40およびSP60モデルの技術資料および製品ドキュメント（PDF）を用意しています。

技術仕様

• IR解像度：SP40 / SP40H — 480 × 360 px；SP60 / SP60H — 640 × 480 px。
• SuperIR出力：SP40 — 960 × 720 px；SP60 — 1,280 × 960 px。
• NETD：< 30 mK (@ 30°C, F#=1.0)。
• フレームレート：30 Hz。
• 検出素子ピッチ：17 μm。
• スペクトル範囲：7.5 – 14 μm。
• 可視カメラ：8 MP — 3264 × 2448 px。
• メインディスプレイ：5" LCD タッチスクリーン 1280 × 720。
• OLEDビューファインダー（EVF）：SP60/SP60H — 1024 × 768 px；SP40/SP40H — 非搭載。
• デジタルズーム：1× – 12× 連続。
• 画像モード：Thermal / Visual / Fusion / PIP / Blending。
• カラーパレット：White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain, Blue Red。
• 温度範囲：Range 1: -20°C … +150°C；Range 2: 0°C … +650°C；Range 3（Hのみ）: 300°C … +2,200°C。
• 拡張低温域（Hのみ）：-40°Cから。
• 精度：±2°C / ±1°C / ±1% / ±2%。
• 測定ツール：10スポット、1ライン、5矩形、5サークル、ΔT。
• カラーアラームモード：Above / Below / Interval / Insulation / Condensation。
• フォーカスモード：Laser Assisted AF / Continuous AF / AF / Manual / Touch AF。
• 画像保存：約130,000枚（8 MP）。
• 動画保存：MP4 max 420 h · Radiometric max 72 h（SP40）；MP4 max 500 h · Radiometric max 38 h（SP60）。
• 画像形式：Radiometric JPEG。
• 注釈：音声（60 s）、テキスト（200文字）、QRコード、画像、タグ、スケッチ。
• 接続性：Wi‑Fi 802.11 b/g/n 2.4 + 5 GHz；Bluetooth 4.2；USB‑C；HDMI‑D（mini）。
• IRストリーミング：UVCおよびWi‑Fi経由。
• GPS & コンパス：あり（屋外画像のジオリファレンス）。
• レーザー距離計：屋内50 m / 屋外10 m（内蔵）。
• SDメモリ：最大128 GBまで拡張可能。
• バッテリー：2 × 交換式Li‑ion（各約4 h）、バッテリー2個付属（合計約8 h）。
• 保護等級：IP54。
• 落下試験：1 m（IEC 60068-2-31）。
• 動作温度：-20°C … +50°C。
• 重量：約1,451 g（SP40）/ 約1,481 g（SP60）。
• 寸法：SP40 — 210.1 × 141.0 × 87.8 mm；SP60 — 204.7 × 153.6 × 87.8 mm。
• 保証：製品3年 · 検出器10年 · バッテリー2年。
• 交換レンズ（例）：SP40 — L6（望遠 6°×4.5°）、L9（9°×6.8°）、L19（18.7°×14° 標準）、L37（37.3°×27.8° 広角）；SP60 — L8（望遠 8°×6°）、L12（12°×9°）、L25（24.8°×18.7° 標準）、L50（50°×37.3° 広角）。

付属品と同梱物

• 利用可能なアクセサリ：SPシリーズレンズ（SP40用 L6/L9/L19/L37 · SP60用 L8/L12/L25/L50）、0.5×広角アダプタ、交換用バッテリー HM-7250DC、デュアルベイ充電器 HM-20322ZC、オプションの顕微鏡スタンド、デスクブラケット、ソフトポーチ HM-SP01-POUCH、パッド入りハードケース（同梱）。
• 標準同梱物：サーマルカメラ、交換式Li‑ionバッテリー2個、デュアルベイ充電器（国際プラグ付）、128 GB SDカード、ハンドストラップ、ショルダーストラップ、2-in-1 USB‑Cケーブル、Mini HDMI–HDMIケーブル、レンズキャップ、クリーニングクロス、マルチ言語クイックスタートガイド、校正証明書。
