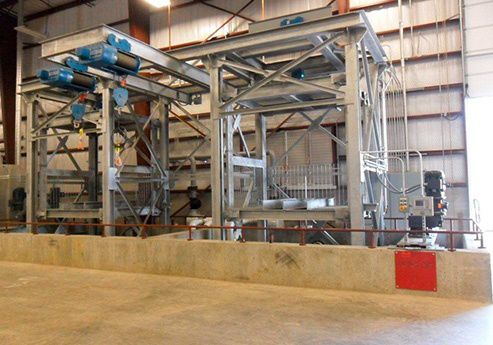

バッチ式急冷システム 水 - ポリマー - オイル Nutec Bickleyは急冷タンクを製造・供給しています。熱処理工程終了後、部品を水、油またはポリマーで冷却するために使用されます。これらは通常、バッチ式炉と組み合わせて使用されます。箱型炉の場合、クエンチは炉の真正面に設置され、システムはローラーコンベア付きの昇降台で構成されます。 同じシステムをローラーハース炉やプッシャー炉と組み合わせて連続運転することも可能です。大型の急冷システムはカーボトム炉と組み合わせて設計することもできます。この場合、クエンチシステムは炉車を走行させるようオフセットされ、天井クレーンまたはフォーク搬送機構によって搬出されます。多様なサイズで製造され、集中的な使用を目的としています。 バッチ式浸漬クエンチタンクのサイズは、ワークロードの寸法と許容温度上昇によって決まります。 許容温度上昇は、クエンチャントが油、水、ポリマーのいずれであるかによって異なる。バッチ処理では、十分な量のクエンチャントがワークロードの上部をカバーするように注意する必要がある。 タンクの物理的寸法は、クエンチ負荷と取付け具が完全に浸漬するのに十分な大きさでなければならず、同時に攪拌機とマニピュレーターのための十分なスペースを確保しなければならない。 高温の焼入れ油を使用する場合は、オーバーフローシステムを設けるか、液面を手動で調整することにより、油の熱膨張を考慮する必要がある。
