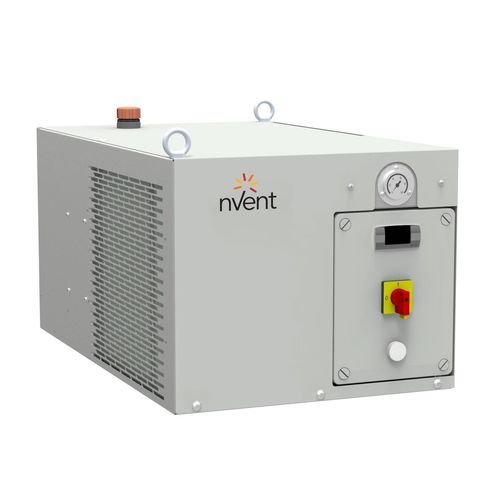

工業用冷却装置 TCW series

固定式コンパクト

概要
産業用ウォーターミニチラーは、コンパクトな設計で高い冷却精度と信頼性を提供します。精密な冷却により生産プロセスの品質が安定し、一貫した結果を得られます。豊富なアクセサリとオプションにより、用途に応じた複数の構成が可能です。高効率のコンポーネントを採用し、環境配慮された冷媒を使用しています。

特長

• 密閉型コンプレッサー。
• 冷凍回路は真鍮配管。
• ステンレス製溶接ブレーズドプレート蒸発器。
• 高効率凝縮コイル。
• 軸流ファン。
• 流体回路は非鉄材料。
• 標準の液体回路：オープンリザーバーとポンプ。

仕様
カタログ番号 | 定格冷却能力 W @50Hz | 定格冷却能力 W @60Hz | 流体タイプ | 定格電圧 | 定格周波数 | 冷媒 | 高さ | 幅 | 奥行 | 重量 | 騒音レベル @ 50 Hz | 相数 | ポンプ種類 | 定格/最大流量 | ポンプ圧力 @50Hz | ポンプ圧力 @60Hz | タンク容量 | 給水接続 入/出
TCW08 | 900W | 1100W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 114.66lb | 56dB(A) | 1 | Peripheral | 3 – 20 l/min | 5.4bar | 7.6bar | 10l | 1/2"
TCW12 | 1600W | 1900W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 119.07lb | 56dB(A) | 1 | Peripheral | 5 – 20 l/min | 4.6bar | 6.7bar | 10l | 1/2"
TCW19 | 2200W | 2550W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 121.28lb | 56dB(A) | 1 | Peripheral | 6.5 – 20 l/min | 4bar | 6bar | 10l | 1/2"
TCW31 | 3000W | 3450W | Water | 230V | 50 – 60Hz | R134a, R513A | 19.49in | 31.5in | 17.72in | 163.17lb | 57dB(A) | 1 | Peripheral | 6.5 – 20 l/min | 2.8bar | 3.7bar | 10l | 1/2"
TCW41 | 3900W | 4450W | Water | 230V | 50 – 60Hz | R134a, R513A | 19.49in | 31.5in | 17.72in | 165.38lb | 57dB(A) | 1 | Peripheral | 11 – 20 l/min | 2.8bar | 3.7bar | 10l | 1/2"

技術的特性 / 仕様

• シリーズ：TCW（型番：TCW08、TCW12、TCW19、TCW31、TCW41）。
• 流体タイプ：Water。
• 対応冷媒：R134a、R513A。
• 定格電圧：230V。
• 定格周波数：50 – 60Hz。
• 相数：1（単相）。
• コンプレッサー：密閉型コンプレッサー。
• 蒸発器：ステンレス製溶接ブレーズドプレート蒸発器。
• 凝縮器：高効率凝縮コイル。
• ファン種類：軸流ファン。
• 流体回路材質：非鉄材料使用。
• 標準液体回路：オープンリザーバーとポンプ；タンク容量 10 l（ユニットあたり）。
• ポンプ種類：周辺（ペリフェラル）ポンプ。
• 定格/最大流量：モデルにより異なる（3–20 l/min 〜 11–20 l/min）。
• ポンプ圧力範囲：モデル依存（例：2.8bar〜7.6bar、周波数により変動）。
• 50Hzでの定格容量：900W、1600W、2200W、3000W、3900W。
• 60Hzでの定格容量：1100W、1900W、2550W、3450W、4450W。
• 寸法はモデルにより異なる（高さ：14.45in または 19.49in；幅：28.54in または 31.5in；奥行：17.72in または 17.87in）。
• 重量はモデルにより異なる（約 114.66lb 〜 165.38lb）。
• 騒音レベルはモデルにより約 56–57 dB(A)（50Hz時）。
• 給水接続 入/出：1/2"。
