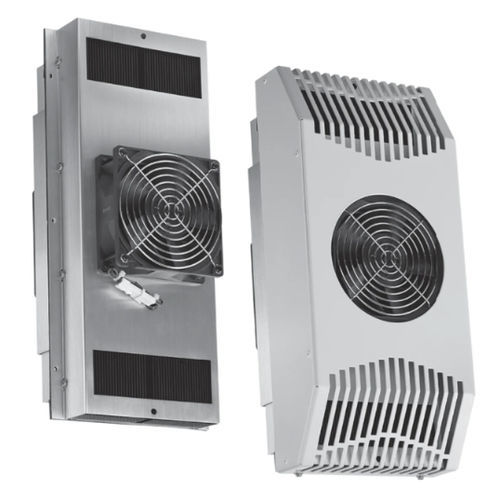

エア冷却器 TE series

エンクロージャエアコン用電気キャビネット用コンパクト

概要
エンクロージャー用サーモエレクトリッククーラーは、重要部品周辺の熱を除去して、屋内および屋外の小型エンクロージャーにおける稼働停止や部品損耗を最小化します。これらの低プロファイルユニットはペルチェ効果を利用して冷却または加熱を行い、冷媒、コンプレッサー、フィルターを必要としないため、低保守・低騒音の産業用途に適しています。部分埋め込み取り付けおよび自由な設置向きに設計されています。

特長

• 極性反転により冷却または加熱が可能なペルチェ効果で動作
• 冷媒を含まず、フィルターレスかつコンプレッサーレスの設計
• フィルターレス構造により保守作業を低減
• Type 12/3R/4/4X の保護等級を備えた屋内外エンクロージャーに対応
• 簡易端子台でプリワイヤ済み、DC 配線が容易
• 標準パッケージにシールド付きおよびシールド無しモデルを含む
• 動作温度範囲：−40 °C ～ 55 °C（−40 °F ～ 131 °F）
• 部分埋め込み取り付け；垂直／水平いずれの取付にも対応する低プロファイル設計
• 24V および 48V 用の DC 駆動

業界規格
UR、cUR 認定；Type 12、3R、4、4X；File No. SA6453；CE；IP65

利用可能なSKU／代表仕様（表）
Columns: Catalog Number | Article Number | Height | Width | Depth | Nominal Voltage | Nominal Capacity Btu/h | Nominal Capacity Watts | Voltage DC | Max Current | Operating Temperature | Material | Finish | Color | Color Code | Thickness
TE090624020 | 21065 | 9.06in | 4.84in | 6.91in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE090624010 | 21074 | 9.29in | 5.02in | 6.94in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE090624011 | 21076 | 9.29in | 5.02in | 6.94in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE121024020 | 21066 | 11.81in | 6.02in | 7.4in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE121048020 | 20812 | 11.81in | 6.02in | 7.4in | 48V | 321Btu/h | 94W | 40V | 4.4A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE121024010 | 21075 | 12in | 6.18in | 7.43in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE121024011 | 21072 | 12in | 6.18in | 7.43in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE121048010 | 21071 | 12in | 6.18in | 7.43in | 48V | 321Btu/h | 94W | 40V | 4.4A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE162024020 | 21068 | 15.75in | 7.09in | 7.25in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE162048020 | 21064 | 15.75in | 7.09in | 7.25in | 48V | 567Btu/h | 166W | 40V | 7.6A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE162024011 | 21067 | 15.93in | 7.35in | 7.27in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE162024010 | 21077 | 15.93in | 7.35in | 7.27in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE162048010 | 21073 | 15.93in | 7.35in | 7.27in | 48V | 567Btu/h | 166W | 40V | 7.6A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga

技術仕様

• 冷却技術：ペルチェ効果（サーモエレクトリック）— 冷却または加熱のために可逆
• 冷媒なし；フィルターレスかつコンプレッサーレス設計
• 定格能力：SKUにより 178 Btu/h (52W)、321 Btu/h (94W)、567 Btu/h (166W)
• 定格電圧ファミリ：24V および 48V
• DC 電圧入力例（例：18V、40V）とプリワイヤ済み端子台
• 最大電流は SKU により異なる（例：4.4A、7.6A、8.5A、14.7A）
• 動作温度：−40 ～ 55 °C（−40 ～ 131 °F）
• 材質：アルミニウム（陽極酸化）、一般鋼（粉体塗装）、ステンレス鋼 304（ヘアライン #4）
• 保護等級：IP65；認証：UR、cUR；タイプ：12、3R、4、4X
• 取り付け：部分埋め込み取り付け；垂直または水平取り付け可能な低プロファイル
• パネル切欠きおよび機械的寸法は SKU により異なる（上記リスト参照）
