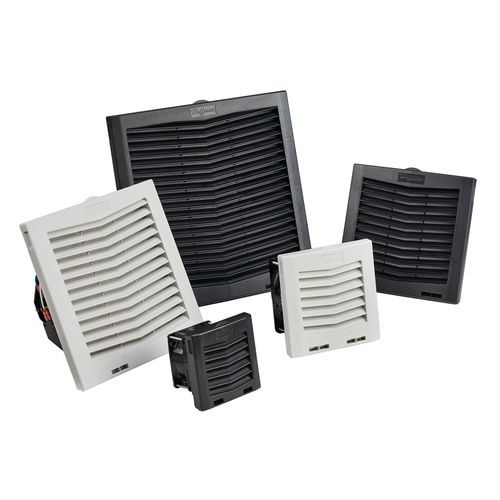

軸方向ファン HF series

壁取り付け式空気循環用空気循環用

製品概要
HFサイドマウントフィルターファンは、工具やネジを使わずにClick-Fit方式で筐体側面へ取り付けられます。ヒンジ付きグリルは開閉時に本体に保持され、指先で簡単にフィルター交換が可能です。端子台により電気接続が容易です。省エネと寿命延長を目的としたオプションのサーモスタットを用意しています。

特長

• Click-Fit設計により筐体側面へ工具不要で取り付け可能
• ヒンジ付きグリルは指先で開き、開放後も本体に保持される
• サイドマウント（側面取り付け）構成
• HF13モデルは逆風量（リバースエアフロー）オプションで高静圧下の送・吸気が可能
• 標準ロープガスケットで筐体シールを確保
• 他社フィルターファンと類似の切欠きサイズ
• 端子台による簡易配線
• オプションのサーモスタット対応
• サイズ範囲：102 mm（4 in）〜325 mm（13 in）
• 風量範囲：モデルにより約36 m³/h（21 CFM）〜822 m³/h（484 CFM）
• 寿命目安：モデルにより約40,000〜100,000時間
• 使用温度範囲（例）：−20 °C〜65 °C、他モデル：−10〜55 °C

適合規格

• UL/cUL Listed；File No. E482010
• CE
• EAC
• 全モデル標準でType 12
• HF13を除く全モデルでIP54オプション
• HF04を除く全モデルでIP55オプション

仕様表（選択項目 / 代表SKU）
注：表の行は次の形式で表示 (Catalog Number | Article Number | Airflow | Nominal Voltage | Height | Width | Depth | Max Current | Operating Temperature | Color | Color Code)
HF0524513 | 34275 | 12 ft³/min (20 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF0524514 | 34194 | 35 ft³/min (59 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0424414 | 34191 | 21 ft³/min (36 m³/h) | 24V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.14 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0448413 | 34354 | 21 ft³/min (36 m³/h) | 48V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.06 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF1026414 | 34204 | 159 ft³/min (270 m³/h) | 230V | 10.13 in (257 mm) | 10.14 in (258 mm) | 4.68 in (119 mm) | 0.19 A | 14–131°F (−10 to 55°C) | Light Gray | RAL 7035
Total SKUs listed on page: 93

技術仕様

• 材質：プラスチック
• 仕上げ：マット仕上げ
• 取付：筐体側面取り付け（side-mount）
• シール：標準ロープガスケット
• グリル：開閉後も本体に保持されるヒンジ付きグリル
• 電気：端子台接続；SKUにより定格電圧は異なる（24V、48V、115V、230V）
• サイズ：102 mm（4 in）〜325 mm（13 in）
• 風量：モデルにより約36 m³/h（21 CFM）〜822 m³/h（484 CFM）
• 使用温度範囲（例）：−20〜65 °C；−10〜55 °C
• 最大電流例：0.06 A〜5 A（モデル依存）
• 寿命：モデルにより約40,000〜100,000時間
• オプション：逆流（HF13モデル）；サーモスタット（オプション）
• 規格/承認：UL/cUL (File No. E482010)、CE、EAC、Type 12；モデルによりIP54/IP55オプション
• ファミリー内総SKU数：93
