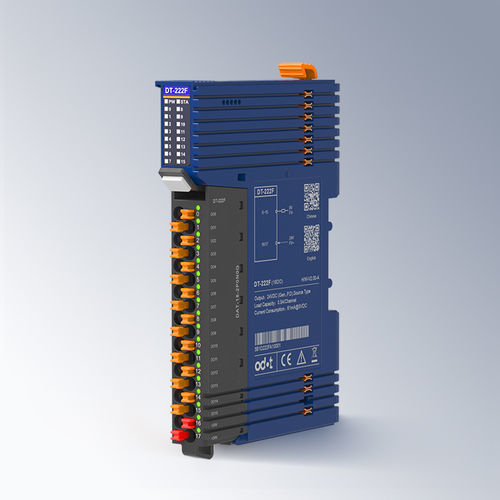

デジタル出力モジュール DT-222F

16チャンネルデジタル出力1616個のPNP出力

16チャンネルデジタル出力モジュール 24VDC/PNP/高レベル有効 モジュールの特徴 - モジュールは16チャンネルのデジタル出力をサポートし、出力電圧は24VDCで、出力の高レベルが有効です。 - モジュールには16のデジタル出力チャンネルLEDインジケーターライトがあります。 - モジュールには熱シャットダウンと過電流保護の機能があります。 - モジュールは短絡保護と過負荷保護をサポートします。 - 高速冗長バックプレーンバスとプラグ可能な端子ブロックを備えたモジュール。 技術パラメータ 一般パラメータ - 電流消費量: 61mA@5VDC - フィールド電力: 19.2~28.8VDC (標準: 24VDC) - 配線直径: 最小0.2mm²(AWG24) 最大1.5mm²(AWG16) - プラグ可能な端子: サポート - バックプレーンバス: ダブルバス冗長 - 設置: 35mm DINレール - 寸法: 119*14*80mm - 製品認証: CE認証 出力パラメータ - チャンネル数: 16チャンネル出力 - インジケーター: 16チャンネルインジケーター - 出力タイプ: トランジスタ出力、PNP - 負荷容量: 12W (0.5A)/ 各チャンネル - モジュールの出力電流: 最大8A - 負荷抵抗: 最小48 Ω - 出力遅延: OFFからON: 最大100μs ONからOFF: 最大200μs - スイッチング周波数: 抵抗負荷: 最大100Hz 誘導負荷: 最大2Hz - モジュール障害処理: 出力障害値または最後の出力値を設定可能 - 保護機能: 過電流保護、保護電流: 0.7~1.4A 環境パラメータ - 水平設置動作温度: -35℃~60℃ - 垂直設置動作温度: -35℃~50℃ - 保管温度: -40℃~85℃ - 環境湿度: 5%~95%RH (結露なし) - 設置高度: <2000m - 汚染度: Ⅱ - 保護等級: IP20 - 機械的特性: IEC60068-2-6, IEC6008-2-27に準拠 - 絶縁耐圧: IEC61131-2に準拠 - EMC性能: IEC61131-2, IEC61000-4に準拠 (ESD: 接触放電 ±6kV, パフォーマンスレベルA; 空気放電 ±8kV, パフォーマンスレベルA SURGE: 共通モード ±2kV, パフォーマンスレベルA EFT: ±2kV, パフォーマンスレベルA) 主な仕様 / 技術的特徴 - 16デジタル出力チャンネル、24VDC、PNPタイプ - 各チャンネルのLEDインジケーター - 熱シャットダウン、過電流、短絡、過負荷保護 - ダブルバス冗長、プラグ可能な端子 - DINレール取り付け、CE認証 - 動作温度: -35℃から60℃ (水平)、-35℃から50℃ (垂直) - IP20保護等級 - 寸法: 119*14*80mm
