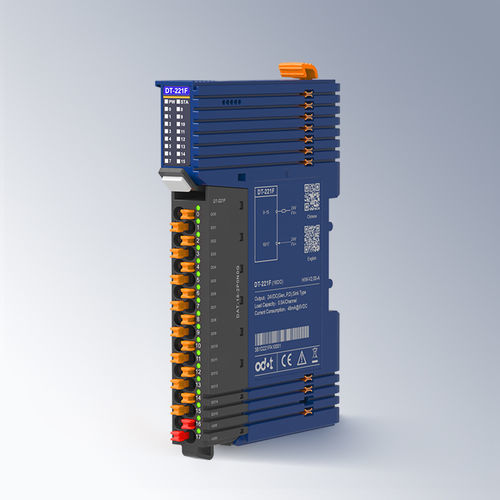

デジタル出力モジュール DT-221F

16チャンネルデジタル出力16電流

16チャンネルデジタル出力モジュール 24VDC/NPN/低レベル有効 モジュールの特徴 - モジュールは16チャンネルのデジタル出力をサポートし、出力の低レベルが有効で、出力電圧は0Vです。 - モジュールには16のデジタル出力チャンネルLEDインジケーターがあります。 - モジュールには熱シャットダウンと過電流保護の機能があります。 - 高速冗長バックプレーンバスとプラグ可能な端子ブロックを備えたモジュール。 技術パラメータ 一般パラメータ - 電流消費量: 48mA@5VDC - フィールド電力: 19.2~28.8VDC (標準: 24VDC) - 配線直径: 最小0.2mm²(AWG24), 最大1.5mm²(AWG16) - プラグ可能な端子: サポート - バックプレーンバス: ダブルバス冗長 - 設置: 35mm DINレール - 寸法: 119*14*80mm - 製品認証: CE認証 入力パラメータ - チャンネル数: 16チャンネル出力 - インジケーター: 16チャンネルインジケーター - 出力タイプ: トランジスタ出力、NPN - 負荷容量: 12W (0.5A)/ 各チャンネル - モジュールの出力電流: 最大8A - 負荷抵抗: 最小48 Ω - 出力遅延: OFFからON: 最大100μs, ONからOFF: 最大200μs - 出力電圧: 0V - 残留電流: <8 μA - スイッチング周波数: 抵抗負荷: 最大100Hz, 誘導負荷: 最大2Hz - モジュール障害処理: 出力障害値または最後の出力値を設定可能 - 保護機能: 過電流保護、保護電流: 0.7~1.4A 環境パラメータ - 水平設置動作温度: -35℃~60℃ - 垂直設置動作温度: -35℃~50℃ - 保管温度: -40℃~85℃ - 環境湿度: 5%~95%RH (結露なし) - 設置高度: <2000m - 汚染度: Ⅱ - 保護等級: IP20 - 機械的特性: IEC60068-2-6, IEC6008-2-27に準拠 - 絶縁耐圧: IEC61131-2に準拠 - EMC性能: IEC61131-2, IEC61000-4に準拠 (ESD: 接触放電 ±6kV, パフォーマンスレベルA; 空気放電 ±8kV, パフォーマンスレベルA; サージ: 共通モード ±2kV, パフォーマンスレベルA; EFT: ±2kV, パフォーマンスレベルA)
