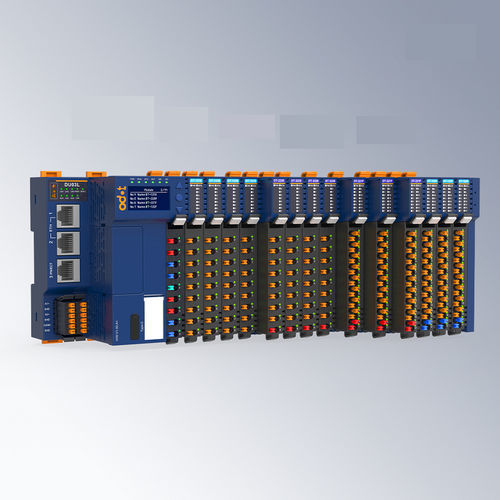

アナログ出力モジュール DT-4168

8チャンネルアナログ出力8電流

製品概要: 8チャンネルの電圧出力モジュールで、0~5VDC/0~10VDC/±5VDC/±10VDCをサポートし、16ビットの解像度を持ちます。 モジュールの特徴: - 0-20mAまたは4-20mAの出力範囲を設定可能。 - モジュールの内部バスとフィールド出力は容量性絶縁を採用。 - モジュールの出力信号は単一端子の共通接地出力です。 - 高速冗長バックプレーンバスとプラグ可能な端子ブロックを備えたモジュール。 技術パラメータ: 一般パラメータ - 電流消費量: 35mA@5VDC - フィールド電力: 19.2~28.8VDC (標準: 24VDC) - 配線直径: 最小0.2mm²(AWG24)、最大1.5mm²(AWG16) - プラグ可能な端子: サポート - バックプレーンバス: ダブルバス冗長性 - 設置: 35mm DINレール - 寸法: 119*14*80mm - 製品認証: CE認証 出力パラメータ - チャンネル数: 8チャンネルの電流出力 - 解像度: 16ビット - 出力範囲: 0~20mA/4~20mA - 遷移時間: 1ms/4チャンネル (フィルターレベルは0) - 入力インピーダンス: 最大500Ω - 線形誤差: ≤±0.03% - 温度誤差: ≤±0.005%/K - 再現性: ≤±0.05% - 測定誤差: ±0.2% (@25℃)、±0.4% (@-35℃~60℃) - 診断: 24V電源障害: サポート、ライン障害: サポート、DAC通信障害: サポート 環境パラメータ - 水平設置動作温度: -35℃~60℃ - 垂直設置動作温度: -35℃~50℃ - 保管温度: -40℃~85℃ - 環境湿度: 5%~95%RH (結露なし) - 設置高度: <2000m - 汚染度: Ⅱ - 保護等級: IP20 - 機械的特性: IEC60068-2-6、IEC6008-2-27に準拠 - 絶縁耐力: IEC61131-2に準拠 - EMC性能: IEC61131-2、IEC61000-4に準拠 (ESD: 接触放電 ±6kV、性能レベルA; 空気放電 ±8kV、性能レベルA; サージ: 共通モード ±2kV、性能レベルA; EFT: ±2kV、性能レベルA) 主な仕様: - 8つのアナログ電圧出力チャンネル - 出力範囲: 0~5VDC/0~10VDC/±5VDC/±10VDC - 解像度: 16ビット - 電流消費量: 35mA@5VDC - フィールド電力: 19.2~28.8VDC (標準: 24VDC) - DINレール取り付け、寸法: 119*14*80mm - CE認証 - 動作温度: -35℃~60℃ (水平)、-35℃~50℃ (垂直) - 保護等級: IP20
