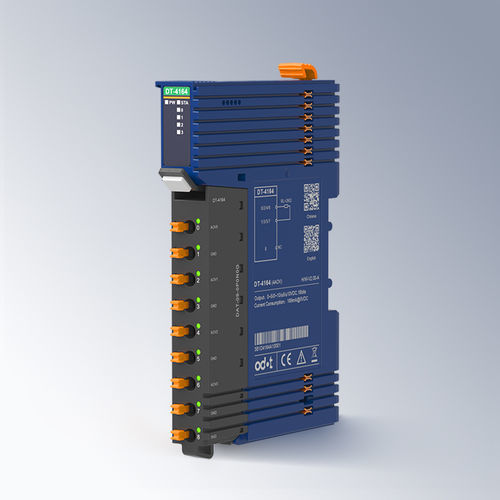

アナログ出力モジュール DT-4164

4チャンネルアナログ出力4電流

製品概要: - 4チャンネル電圧出力モジュール、0~5VDC、0~10VDC、±5VDC、±10VDC、16ビット解像度をサポート。 モジュールの特徴: - モジュールは4チャンネルの電圧信号出力をサポート - 出力範囲: 0~5VDC、0~10VDC、±5VDC、±10VDC、16ビット解像度 - モジュールには4つのアナログ出力LEDインジケーターが搭載 - モジュールの出力信号は単一端子共通接地出力 - 高速冗長バックプレーンバスとプラグ可能な端子ブロック 技術パラメータ: 一般パラメータ - 電流消費量: 169mA@5VDC - フィールド電源: 19.2~28.8VDC (標準: 24VDC) - 配線直径: 最小0.2mm² (AWG24)、最大1.5mm² (AWG16) - プラグ可能な端子: サポート - バックプレーンバス: ダブルバス冗長 - 設置: 35mm DINレール - 寸法: 119*14*80mm - 製品認証: CE認証 入力パラメータ - チャンネル数: 4チャンネル電圧出力 - 解像度: 16ビット - 出力範囲: 0~5V/0~10V/ -5V~5V/ -10V~10V - 遷移時間: 1.5ms/4チャンネル - 短絡電流: 15mA - 線形誤差: ≤±0.03% - 温度誤差: ≤±0.005%/°C - 再現性: ≤±0.05% - 測定誤差: ±0.2% (@25°C)、±0.4% (@-35°C~60°C) - 診断機能: DAC過熱故障: サポート 環境パラメータ - 水平設置動作温度: -35°C~60°C - 垂直設置動作温度: -35°C~50°C - 保管温度: -40°C~85°C - 環境湿度: 5%~95%RH (結露なし) - 設置高度: <2000m - 汚染度: II - 保護等級: IP20 - 機械的特性: IEC60068-2-6、IEC6008-2-27に準拠 - 絶縁耐力: IEC61131-2に準拠 - EMC性能: IEC61131-2、IEC61000-4に準拠 (ESD: 接触放電 ±6kV、性能レベルA; 空気放電 ±8kV、性能レベルA; サージ: 共通モード ±2kV、性能レベルA; EFT: ±2kV、性能レベルA) 主な仕様 / 特徴: - 4電圧出力チャンネル - 出力範囲: 0~5VDC、0~10VDC、±5VDC、±10VDC - 16ビット解像度 - 各出力のLEDインジケーター - 単一端子共通接地出力 - 高速冗長バックプレーンバス - プラグ可能な端子ブロック - CE認証 - DINレール取り付け可能 - 動作温度: -35°Cから60°C (水平)、-35°Cから50°C (垂直) - 保護等級: IP20
