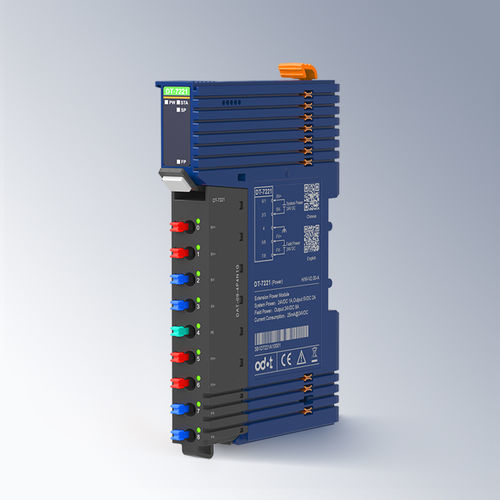

バス拡張モジュール DT-7221

DINレール

製品詳細 - システム電力およびフィールド電力拡張モジュール SV: 2A@5VDC / FV: 8A @24VDC モジュールの特徴 - システム電力およびフィールド電力拡張モジュール - システム電力は2A@5VDCに拡張 - フィールド電力は8Aに拡張 - 設定が必要で、スロット数を占有 技術パラメータ 一般パラメータ - 電流消費量: 25mA@24VDC - システム電力: 19.2~28.8VDC (標準: 24VDC) 逆接続保護: サポート - システム電力の電流: 最大2A - フィールド電力: 19.2~28.8VDC (標準: 24VDC) - フィールド電力の電流: 最大8A - 短絡保護: サポート - 配線直径: 最小0.2mm² (AWG24) 最大1.5mm² (AWG16) - プラグ可能な端子: サポート - バックプレーンバス: ダブルバス冗長 - 設置: 35mm DINレール - 寸法: 119*14*80mm - 製品認証: CE認証 - 診断機能: ファイル電力障害: サポート システム電力障害: サポート 2V電源の低電圧/過電圧障害: サポート 環境パラメータ - 水平設置動作温度: -35°C ~ 70°C - 垂直設置動作温度: -35°C ~ 60°C - 保管温度: -40°C ~ 85°C - 環境湿度: 5%~95%RH (結露なし) - 設置高度: <2000m - 汚染度: Ⅱ - 保護等級: IP20 - 機械的特性: IEC60068-2-6, IEC6008-2-27に準拠 - 絶縁耐力: IEC61131-2に準拠 - EMC性能: IEC61131-2, IEC61000-4に準拠 (ESD: 接触放電 ±6kV, パフォーマンスレベルA; 空気放電 ±8kV, パフォーマンスレベルA; サージ: 共通モード ±2kV, パフォーマンスレベルA; EFT: ±2kV, パフォーマンスレベルA) 主な仕様 / 特徴 - システム電力拡張: 2A@5VDC - フィールド電力拡張: 8A@24VDC - 電流消費量: 25mA@24VDC - 短絡保護: サポート - 配線直径: 0.2mm²から1.5mm² (AWG24からAWG16) - 端子: プラグ可能 - バックプレーンバス: ダブルバス冗長 - 設置: 35mm DINレール - 寸法: 119*14*80mm - 動作温度: -35°Cから70°C (水平), -35°Cから60°C (垂直) - 保管温度: -40°Cから85°C - 湿度: 5%~95%RH (結露なし) - 高度: <2000m - 汚染度: II - 保護等級: IP20 - 認証: CE - 診断機能: ファイル電力障害, システム電力障害, 2V電源の低電圧/過電圧障害 - 機械的およびEMCの準拠: IEC60068-2-6, IEC6008-2-27, IEC61131-2, IEC61000-4
