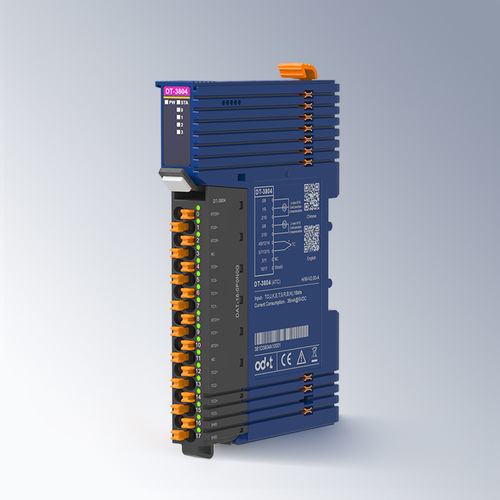

アナログ入力モジュール DT-3804

4チャンネルアナログ入力4熱電対用

4 つのチャネルの熱電対入力モジュール TC-J/K/E/T/S/R/B/N のタイプ モジュールの特徴モジュールは 4 つのチャネルの熱電対信号の獲得を支えます。モジュールは 4 つのアナログの表示器と運びます。モジュールは 8 種類の慣習的な熱電対の温度の測定のタイプを支えます。モジュールおよび分野入力の内部バスは容量性分離を採用します。モジュールの入力チャネルは TVS の過電圧の保護を支えます。モジュールのコールドエンド補償モードは、外部基準接合部または固定基準温度補償をサポートしています。モジュールのコールドエンド補償タイプは、PT100（2線式）またはPT100（3線式）をサポートしています。プラグイン可能な端子台を備えたモジュール高速冗長バックプレーンバス技術パラメータ一般パラメータモジュール消費36mA@5VDC配線直径Min..2mm²(AWG24)Max.1.5mm² (AWG16) Terminal PluggableSupportBackplane BusDouble bus redundancyInstallation35mm DIN-RailDimension119*14*80mmProduct CertificationCE CertificationInput ParametersChannel Number4 ChannelsSensor TypeJ / K / E / T / S / R / B / N type thermocoupleResolution16 Bit (include the symbol bit) Temperature CompensationFixed reference temperature/external reference junctionConversation Time500ms/4 channels (filter level is 0) Linearity Error≤±0.01%Temperature Error≤±0.005%/°CT Temperature Error≤±0.03% （@25°C）詳しい変数のための測定の ErrorSee のスケジュール 1 以下モジュール DiagnosisDisconnection の検出: supportOverflow/underflow：サポート温度単位設定可能、°C / °F / KE環境パラメータ水平設置動作温度-35°C~60°C垂直設置動作温度-35°C~50°C保存温度-40°C~85°CE環境湿度5%~95%RH（結露なし）設置高度<2000m汚染度Ⅱ保護等級IP20機械的特性IEC60068-2-6に準拠、IEC6008-2-27絶縁耐電圧IEC61131-2準拠EMC性能IEC61131-2、IEC61000-4準拠（ESD：接触放電±6kV、性能レベルA；空気放電±8kV、性能レベルASURGE：コモンモード±2kV、性能レベルAEFT：±2kV、性能レベルA）測定範囲と精度（センサ種類別）センサ種類測定範囲（℃）測定精度（25℃）測定精度（-35℃～60℃）B600≦T≦1820≦0.2%≤0.4%E-200≤T≤1000≤0.2%≤0.4%E-250≤T<-200≤0.5%≤0.6%N-200≤T≤1300≤0.2%≤0.4%N-250≤T<-200≤0.5%≤0.6%JT>-210≤0.2%≤0.4%K-200≤T≤1370≤0.2%≤0.4%K-250≤T<-200≤0.5%≤0.6%R0≤T≤1760≤0.2%≤0.4%S0≤T≤1760≤0.2%≤0.4%T-200≤T≤400≤0.3%≤0.5%T-250≤T<-200≤0.6%≤0.7%Key SpecificationsChannels:4熱電対入力対応熱電対の種類：J、K、E、T、S、R、B、N分解能：16ビット冷接点補償：PT100（2線式/3線式）、外部または固定基準入力保護：TVS過電圧、容量性絶縁動作温度: -35°C～60°C（水平）、-35°C～50°C（垂直）保存温度: -40°C～85°CH湿度: 5%~95%RH (結露なし)設置方法: 35mm DIN-Rail寸法: 35mm DIN-Rail：35mmDINレール寸法119*14*80mmProtection:IP20認証：CE
