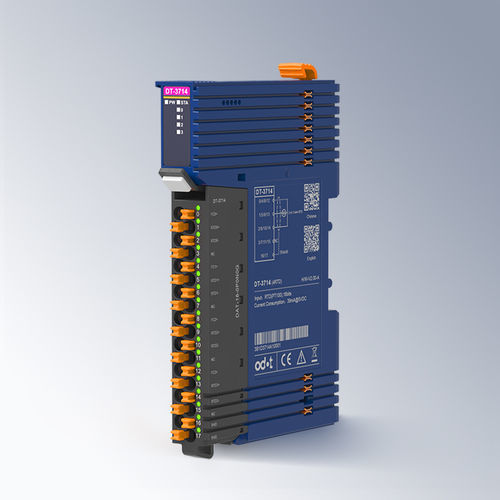

アナログ入力モジュール DT-3714

4チャンネル測温抵抗体（RTD）用電流

4チャンネルRTD入力モジュール RTD-PT100 モジュールの特徴 - モジュールはチャネルの無効化をサポートし、PT-100の2線式または3線式をサポートします。 - モジュールのフィルターレベルは調整可能です。 - モジュールは故障検出（切断、短絡、オーバーフロー、アンダーフロー、端子状態）をサポートします。 - モジュールは高速冗長バックプレーンバスを備え、プラグイン可能な端子ブロックを備えています。 技術パラメータ 一般パラメータ - 電流消費量: 39mA@5VDC - 配線直径: 最小0.2mm² (AWG24)、最大1.5mm² (AWG16) - プラグイン可能な端子: サポート - バックプレーンバス: ダブルバス冗長性 - 設置: 35mm DINレール - 寸法: 119*14*80mm - 製品認証: CE認証 入力パラメータ - チャネル数: 4チャンネルRTD-PT100入力 - 入力範囲: 2線式または3線式 - 測定範囲: -200~850°C - 解像度: 16ビット（シンボルビットを含む） - 遷移時間: 360ms/4チャンネル（フィルターレベルは0） - 線形誤差: ≤±0.01% - 測定誤差: ≤±0.6°C (@25°C)、≤±1.5°C (@-35°C~60°C) - 再現性: ≤±0.005% (@25°C) - モジュール診断: ADC故障: サポート、切断/短絡検出: サポート、ADC変換異常: サポート、オーバーフロー/アンダーフロー: サポート - 測定単位: 設定可能、°C / °F / K 環境パラメータ - 水平設置動作温度: -35°C~60°C - 垂直設置動作温度: -35°C~50°C - 保管温度: -40°C~85°C - 環境湿度: 5%~95%RH（結露なし） - 設置高度: <2000m - 汚染度: Ⅱ - 保護等級: IP20 - 機械的特性: IEC60068-2-6、IEC6008-2-27に準拠 - 絶縁耐圧: IEC61131-2に準拠 - EMC性能: IEC61131-2、IEC61000-4に準拠（ESD: 接触放電 ±6kV、性能レベルA; 空気放電 ±8kV、性能レベルA）SURGE: 共通モード ±2kV、性能レベルA EFT: ±2kV、性能レベルA） 主な仕様 / 技術的特徴 - 4チャンネルRTD-PT100入力 - 2線式または3線式接続をサポート - 調整可能なフィルターレベル - 故障検出: 切断、短絡、オーバーフロー、アンダーフロー、端子状態 - 高速冗長バックプレーンバス - プラグイン可能な端子ブロック - CE認証 - 動作温度: -35°Cから60°C（水平）、-35°Cから50°C（垂直） - 保管温度: -40°Cから85°C - 保護等級: IP20 - 寸法: 119*14*80mm
