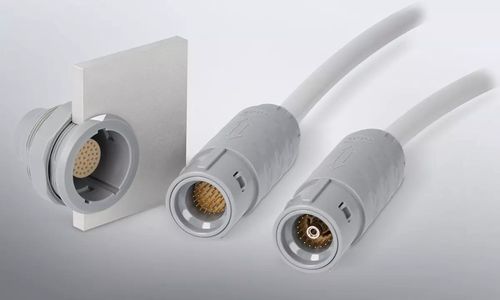

円形コネクター MEDI-SNAP®

ハイブリッド電線対電線プッシュプル

概要
ODU MEDI‑SNAP® は、医療機器、計測・試験機器、産業用電子機器向けに設計されたプラスチック製円形コネクタのシリーズです。省スペース設計と高い接点密度を備え、信号・電力・流体を組み合わせられるハイブリッド挿入体を使用できます。ロック方式はプッシュプル（自動ロック）とブレイクアウェイ（緊急切り離し）の選択が可能です。構成済みシステムは適切なケーブル組立と機械的または光学的コーディングとともに供給されます。信号専用バリアントは最大41接点に対応します。

主な特徴

• プッシュプルおよびブレイクアウェイのロック方式
• プラスチックハウジングによる軽量化（同等の金属製品に比べ最大75％の軽量化）
• 該当バリアントでの標準挿抜回数 ≥ 5,000回
• ケーブル組立およびオーバーモールド対応；システム納入可能
• 医療現場で一般的な滅菌方法に対応
• ハイブリッド対応：信号、電力、流体、同軸、光ファイバー

用途
医療技術、計測・試験機器、産業用電子機器、モバイル機器向けのコンパクトでモジュール式のコネクタソリューション。医療分野の代表的用途：患者モニタリング、電気療法、皮膚科、内視鏡（限定使用向けの使い捨てプラグあり）。

バリエーションと特別仕様

• 信号専用バージョン：最大41接点（例：3.5サイズ）
• 信号・電力・流体を組み合わせたハイブリッド挿入体、同軸／光ファイバー対応オプション
• 使い捨てバリアント：経済的な使い切りまたは限定使用プラグ（通常 最大約25挿抜サイクル）で、再使用可能なMEDI‑SNAP®レセプタクルと互換
• 高電圧バリアント：最大1,000 V ACまでの伝送に対応

ロック方式
プッシュプル

• 1秒未満の高速挿抜
• 自動ロックによりケーブル張力下でも誤脱落を防止
• 外側スリーブを意図的に引くことでのみ解除；耐振動性あり

ブレイクアウェイ

• 数秒での緊急切断を想定した設計
• 必要時に即時切断を行うブレイクアウェイ機能
• 使用中も信頼できるデータ伝送と運用安全性を確保

技術仕様

• シリーズ名：ODU MEDI‑SNAP®
• 素材：プラスチックハウジング（軽量）
• 接点密度：高い；信号専用で最大41接点
• 挿抜回数：標準シリーズ最小5,000回（プラスチック／使い捨て等の一部バリアントは少ない例あり、例：約25回）
• ロック方式：Push‑Pull、Break‑Away
• 高電圧対応：最大1,000 V AC（High‑Voltageバリアント）
• タッチプロテクション：IEC 60601‑1 準拠（最大 2 MOPP / 2 MOOP）
• ESD試験電圧（使い捨て関連例）：最大15 kV
• 滅菌対応：医療用に一般的な滅菌方法に対応
• 軽量化効果：同等の金属製品より最大75％軽量
• ケーブルソリューション：適合するケーブル組立およびオーバーモールドで供給可能；システム構成にケーブル組立を含む
• 伝送メディア：信号、電力、流体、同軸、光ファイバー
• 設置・保守：システム統合における最小限の要件
