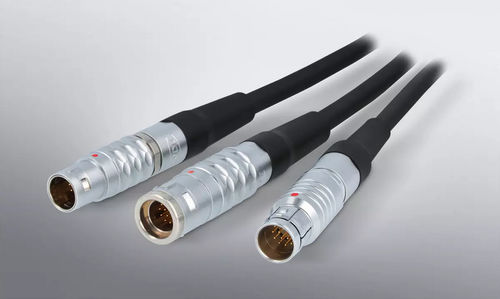

データ用コネクター ODU MINI-SNAP®

電源イーサネットUSB

概要
プッシュプルロックまたはブレークアウェイ機能を備えた金属製円形コネクタ。ODU MINI‑SNAP® は複数の表面処理を選べる金属ハウジングと、直径6.4 mmのコンパクトなインターフェースを特徴とし、狭小スペースへの実装に適しています。極端な周囲温度下でも動作し、多様な構成オプションを提供します。

主な特長

• プッシュプルまたはブレークアウェイによるロック
• 最低 5,000 回の嵌合サイクル
• 接点数や終端タイプの構成が可能
• 保護等級：IP50、IP68（構成により異なる）

製品説明
ODU MINI‑SNAP® は L、K、B、F の4シリーズで提供されます。6.4 mm のコンパクトなインターフェースと、プッシュプルまたはブレークアウェイの確実なロック機構を組み合わせています。ブレークアウェイタイプは緊急時に1秒未満で脱着でき、プッシュプルタイプは外筒を引いて解除するまで確実に固定され、ケーブルの引張りでは解除されません。

シリーズ L、K、B

• プッシュプルまたはブレークアウェイロック
• ピン＆グルーブ（凸凹）による機械的コーディング
• 2～40 接点、混載可能
• 終端方式：はんだ、圧着、基板（プリント）

シリーズ F

• プッシュプルまたはブレークアウェイロック
• ハーフシェルによる機械的コーディング
• 2～27 接点、混載可能
• 終端方式：はんだ、圧着、基板（プリント）

ロック機構
セルフラッチ機構によりケーブルの引張りによる誤解除を防止します。手動解除は外筒を引くことで行います。シリーズ L と K はピン＆グルーブ、シリーズ F はハーフシェルを採用しています。

構成と組立
選択可能な接点数、混載構成、複数の終端方式、各種ケーブル取り出しに対応します。用途に応じたカスタム組立サービスを提供可能です。

用途
医療機器、通信機器、試験・測定機器、産業用電子機器など、コンパクトで構成可能な円形コネクタが必要な用途に適しています。

特性 / 技術仕様

• 型番 / シリーズ：ODU MINI‑SNAP®（シリーズ L、K、B、F）
• 材質：金属ハウジング（各種表面仕上げあり）
• ロック方式：プッシュプル、ブレークアウェイ
• コーディング：ピン＆グルーブ（L/K/B）、ハーフシェル（F）
• 接点数：L/K/B：2–40、F：2–27（混載可能）
• 終端方式：はんだ、圧着、基板（プリント）
• インターフェース径：6.4 mm
• 嵌合サイクル：≥ 5,000（メタルシリーズの目安）
• 保護等級：IP50、IP68（構成により異なる）
• 使用温度範囲：–40 °C ～ +120 °C
• 解除方法：外筒を引いて解除
• ブレークアウェイ：< 1 秒での脱着が可能（ブレークアウェイ仕様）
