データ用コネクター ODU AMC® High-Density

電源HDMI（高精細度マルチメディアインターフェース）信号

概要

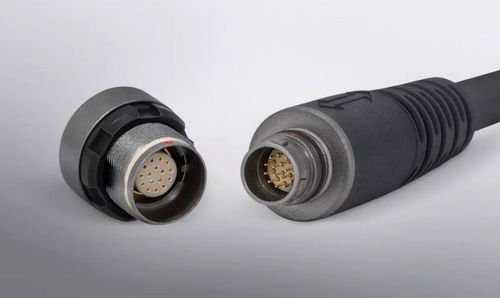

コンパクトな設置に適した、高密度接点を備える金属製円形コネクタ。ODU AMC® High-Density シリーズは、直径7 mmから最大27極を実装可能（直径は7〜15 mmをラインアップ）です。長寿命設計で耐衝撃・耐振動性に優れます。クロムめっき仕様の一部はオートクレーブ（高圧蒸気滅菌）対応で医療用途に適合します。信号伝送に加え、最大15 Aの電流伝送や高速度データプロトコル（例：USB® 3.2 Gen 1x1）に対応可能です。

主な特長

• 高密度接点：Ø7 mmのバリエーションで最大27極
• 高速データ対応（例：USB® 3.2 Gen 1x1）
• 電流伝送：最大15 A（接点仕様に依存）
• クロムめっきオプション — 医療用オートクレーブ対応バージョンあり
• 防水性能：保護等級 IP68 / IP6K9K
• 耐塩水性および360°シールド
• ロック方式：ねじロック（screw-lock）またはブレークアウェイ（break-away）
• 動作温度範囲：–51 °C〜+125 °C
• 典型的な嵌合回数：>5,000 回

用途

• 医療機器・装置（オートクレーブ対応バージョン）
• 軍事、セキュリティ、通信システム
• 試験・計測機器
• スペースに制約のある産業用電子機器

仕様 / 技術データ

• シリーズ / 型式：ODU AMC® High-Density
• 材質：金属（アルミニウムハウジングが一般的）
• 接点数：2〜27（サイズにより異なる）
• 利用可能な直径：7 mm〜15 mm（3サイズ）
• 電流定格：最大15 A（接点仕様に依存）
• 対応データプロトコル：高速プロトコル対応（例：USB® 3.2 Gen 1x1）
• 保護等級：IP68 / IP6K9K
• ロックタイプ：screw-lock、break-away（バリアントにより異なる）
• 表面処理：クロムめっきオプション（オートクレーブ対応）
• 動作温度：–51 °C〜+125 °C
• 嵌合回数：通常 >5,000 回（バリアントに依存）
• シールド：360°
