データ用コネクター AMC®

電源イーサネットUSB

概要

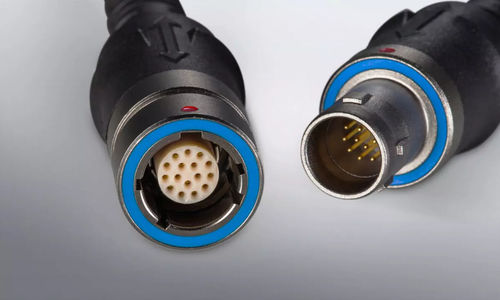

ODU AMC® は、ロック状態が明確で迅速かつ構成可能な金属製円形コネクタのシリーズです。Push‑Pull および Break‑Away ロックに対応し、狭所や操作しにくい場所でのブラインドメイティングが可能で、軍事・セキュリティ用途などの厳しい環境を想定しています。

主な特長

• ロック方式：Push‑Pull または Break‑Away（バリアントによってはねじロックあり）
• 機械的および色による識別で誤結合を防止
• 360° シールド
• 高い挿抜耐久性：多くの金属バリアントで ≥5,000 サイクル
• 信号、電源、高速データを1つのコネクタで混載可能

性能と堅牢性
非反射仕上げオプションを含む金属ハウジング。低接触抵抗と完全なシールドにより、干渉のない伝送を実現します。高密度、Easy‑Clean（ポゴピン）およびフィールド設定可能な Series T などのバリアントがあります。

製品ラインとオプション

• ロック種類：Push‑Pull、Break‑Away、Threaded（バリアント依存）
• バリアント：標準 AMC、Series T（MIL‑STD／フィールド設定）、High‑Density、Easy‑Clean、Threaded、NP
• 接点数の例：Push‑Pull：3–55、Break‑Away：3–37（モデルにより異なる）
• 複数のサイズ、ストレートまたはアングルのオーバーモールド、カスタムケーブルアセンブリ対応

用途
軍事・セキュリティシステム、試験・計測機器、ブラインドメイティングや視認可能なロックが求められる産業用途に適しています。

技術仕様

• 保護等級：IP6K9K
• 動作温度：−51 °C ～ +125 °C
• 挿抜回数：典型で ≥5,000 回（バリアントにより 500～2,000 の最小値あり）
• 接点数例：Push‑Pull 3–55、Break‑Away 3–37
• シールド：360°
• 材質：金属ハウジング（アルミまたは真鍮、バリアントによる）
• データ対応：構成により高速データ（Ethernet、USB 等）に対応
