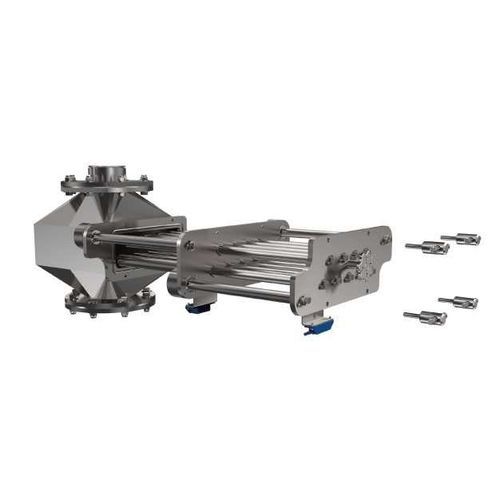

磁気フィルター

産業用ステンレス製フランジ取り付け

概要
空気輸送（気力輸送）システム用のマグネティックトラップは、粉体、顆粒およびバルク固体中の鉄系金属混入物を捕捉・除去し、製品の純度と下流設備を保護するための装置です。一般的な構成は、材料の流れを導くステンレス製ハウジング、磁性要素（バー・プレート・チューブ）およびメンテナンスのためのアクセス機構を含み、工程を中断せずに安全な分離を実現します.

主な特長

• ステンレス製構造。
• 設計径：6"〜12"（円形断面）。
• 総高：モデルにより通常180〜200 mm。
• 上部および下部フランジ接続によるインライン設置。
• ステンレス被覆の希土類永久磁石、前方着脱式の設計。
• 側面レールによる手動磁石引き出し、磁石の交換が可能。
• 特定用途向けの特注製造オプション。
• オプション：扉（ゲート）開閉センサーの取付け。

磁性トラップの種類

• バータイプ：ハウジング内に設置された磁気バーが微小な金属粒子を捕集し、清掃が容易な設計。
• プレートタイプ：材料流路に配置された平板磁石が大きめの金属混入物を捕捉し、高流量に適する。
• チューブタイプ：配管構成に適した流路挿入式の磁気チューブ。
• ドラムタイプ：回転ドラム式で、バルク処理の連続分離に適する。
• ベルトタイプ：搬送ベルトに磁石を組み込み、搬送中に金属粒子を保持する。

導入分野
食品、製薬、化学、プラスチック、鉱業、リサイクル、建設（セメント・砂）、パルプ・紙、塗料・コーティング等の産業で、鉄系混入物を除去し工程設備を保護します。

特性／技術仕様

• 材質：ステンレス製。
• 設計径：6"〜12"（円形断面）。
• 標準高：モデルにより180 mm～200 mm。
• 接続：上下フランジ接続。
• 磁石種類：ステンレスコーティングされた希土類永久磁石、前方着脱式。
• 保守：磁石交換可能；側面レールによる手動引抜き。
• オプション：設置監視用ゲート開閉センサー。
