空気圧式マニピュレーターアーム

真空持ち上げ用積載用

製品概要

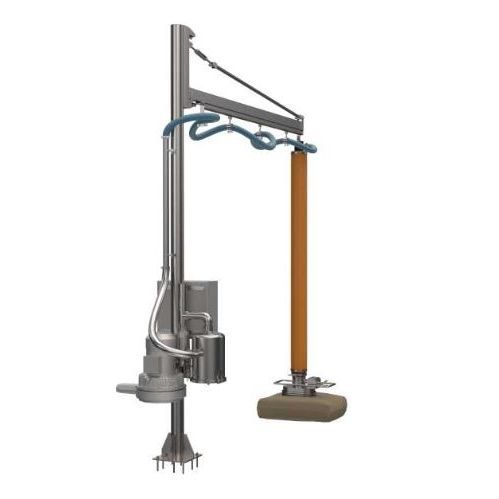

空気式吸着搬送機 PSLH-25-80 は、負圧（真空）を用いた空気式システムにより荷重を把持・昇降・移動・位置決めするための産業用機器です。吸着要素でワークに保持し、壊れやすいものや形状が不規則な物品の工場内搬送に適しています。

特長

• 操作盤および支持ポストはステンレスまたは炭素鋼から選択可能。
• 操作は非常停止付きのボタンパネルで行います。
• 25～80 kgの荷重に対応する、梱包物、缶、ドラム、瓦、板材の取扱い設計。
• 処理能力：3～4荷物／分（用途・構成による）。
• 作業範囲：半径最大2600 mm、180°回転。
• 電源：220～440 VAC、50～60 Hz、3相。
• 真空発生：真空ポンプによる負圧システム。
• 真空ポンプ保護のための安全用ろ過システム。
• 標準の搬送用ホース付属。
• 把持ノズルはステンレス製。
• パレット、ホッパー、コンベヤからの揚重に対応。
• 作業者の負担を軽減する人間工学に基づく設計。

タイプ

• 吸盤式搬送機：吸盤で真空接触を作り、さまざまな材料の確実な把持・搬送を行います。
• 関節アーム式搬送機：関節アームを備え、異なる角度や位置へのアクセスが可能で、スペースが限られた現場に適します。
• 多吸着ヘッド式搬送機：複数の吸着ヘッドを備え、大きな荷重や複数個の同時搬送によって工程効率を高めます。
• 可変真空式搬送機：素材や荷重に応じて真空強度を調整でき、柔軟な制御が可能です。

用途

• 食品業界：パン、果物、野菜などの繊細な製品を表面を損なわずに取り扱い。
• 製薬業界：製造工程での敏感な包装材や部品の取り扱い。
• 電子機器業界：基板などの壊れやすい電子部品の搬送。
• 自動車業界：組立やキッティング工程での自動車部品やサブアセンブリの取り扱い。
• プラスチック業界：プラスチック部品や金型の正確な移動・位置決め。
• 包装業界：包装ライン上での箱、荷物、各種部材の取り扱い。

技術仕様

• 取扱荷重範囲：25～80 kg。
• 処理能力：3～4荷物／分（要件・構成に依存）。
• 作業半径：最大2600 mm、180°回転。
• 電源：220～440 VAC、50～60 Hz、3相。
• 真空発生：真空ポンプ（負圧）。
• 安全：真空ポンプ用フィルトレーションシステム。
• 材質：操作盤および支持ポストはステンレスまたは炭素鋼、把持ノズルはステンレス製。
• 付属品：標準搬送ホース。
• 操作：非常停止付きボタンパネル；人間工学に基づく設計。
• 搬送モード：パレット、ホッパー、コンベヤからの揚重。
