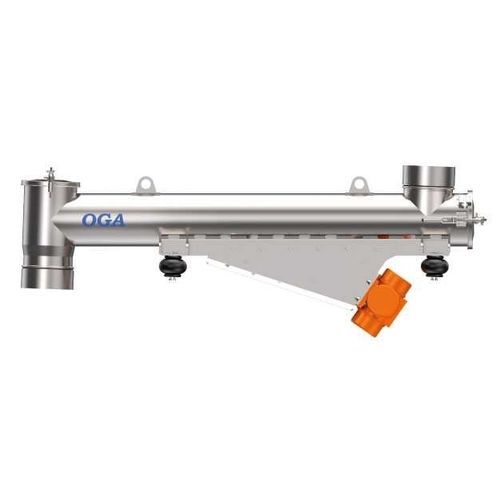

空圧式フィーダー

振動電磁式フレキシブル

概要
空気輸送システム用の振動供給機は、バルク材を気体搬送ラインへ正確に供給・計量する機器です。制御された振動により材料の流動を促進し、ブリッジ現象を抑制して安定した計量を実現し、工程安定性と製品品質に寄与します。

主な特長

• ダクト：ステンレス鋼または炭素鋼
• 操作：制御盤またはPLCからの制御可能
• 設計流量：500 kg/h以上（顧客仕様に合わせて調整可能）
• 軸間距離：900 mm〜5000 mm（要件に応じて）
• 設計径：2″〜10″（要件に応じて）
• 傾斜角：0°〜10°（要件に応じて）
• 周辺フレーム：ステンレス鋼または炭素鋼
• 吸入口・排出口：フレキシブルカップリング
• 振動モータ：偏心荷重型、220–440 VAC、3相、50–60 Hz
• モータ保護等級：IP54 または IP65
• 支持系：ダンパー付き支持
• オプション：排出口にクイック閉鎖式点検ゲート

振動供給機の種類

• 電磁式振動供給機：電磁場で振動を発生。微粉や顆粒材に適合。
• 空気式振動供給機：圧縮空気で振動を発生。粉塵環境や高容量用途に適合。
• 振動モータ式供給機：モータによる機械的振動。多用途で材料に応じて調整可能。
• 高周波振動供給機：高周波で動作し、微細・センシティブな材料の連続かつ均一な供給を維持。

用途

• 食品業界：食品・飲料の原料の精密計量
• 化学工業：化学薬品や化合物の精密供給
• 医薬品業界：有効成分・賦形剤の計量
• プラスチック産業：樹脂や添加剤の供給
• 建設：セメント、砂、骨材の混合工程での計量
• 鉱業：鉱物やバルク材の制御供給
• リサイクル：選別・処理工程での再生材の制御供給

技術仕様 / 仕様

• 設計流量：500 kg/h以上（顧客要件に合わせてカスタマイズ可能）
• 軸間距離：900 mm〜5000 mm（要件に応じて）
• 設計径：2″〜10″（カスタマイズ可能）
• 傾斜角：0°〜10°（要件に応じて）
• 材質：ダクト及び周辺フレームはステンレス鋼または炭素鋼
• 振動モータ：偏心タイプ、220–440 VAC、3相、50–60 Hz
• モータ電気保護：IP54 または IP65
• 吸排気接続：フレキシブルカップリング
• 支持システム：支持部にダンパー装備
• 点検：排出口にクイック閉鎖式点検ゲート（オプション）
