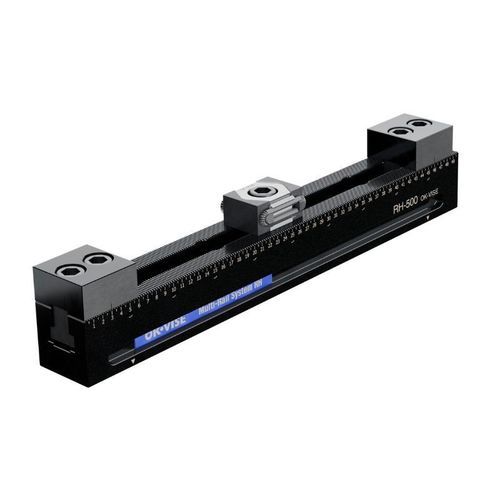

加工用部品締め付けシステム RH機械式フレキシブル鋸歯状
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 機械式
- 応用
- 加工用部品
- その他の特徴
- フレキシブル, レール システム, 鋸歯状
- 強度
最大: 98,066.5 N
最少: 0 N
- 長さ
最大: 800 mm
(31.5 in)最少: 400 mm
(15.7 in)- 幅
最大: 60 mm
(2.36 in)最少: 60 mm
(2.36 in)- 厚さ
最大: 60 mm
(2.36 in)最少: 60 mm
(2.36 in)- 直径
最大: 16 mm
(0.63 in)最少: 16 mm
(0.63 in)
詳細
概要
技術データ
Multi-Rail RH セット（表）
セットコード | 長さ (mm) | 面形状 | N (クランプ) | クランプ型式 | N (ストッパー) | ストッパー型式 | N (ワーク) | ワーク最大領域 (mm) | 取付ボルトセット | 寸法 / PDF図面 | Stepファイル (3D)
取付
注意事項
構成オプション
仕様
- 様々なワークサイズや用途に迅速に対応できる柔軟なマルチクランプレールシステム。Multi-Rail RHはFシリーズのクランプモジュールに対応し、量産やジョブショップ向けに部品の再構成を素早く行えます。
技術データ
- Fシリーズ クランプモジュール対応
- 最大締付力: 最大10トン
- 目立てピッチ: 2.5 mm
- プロファイル寸法: 60 × 60 mm
- 位置決め穴: 2 × Ø16 mm H7
- 対応長さ: 400–800 mm
- 精度（目立てと位置決め穴の関係）: ±0.02 mm
Multi-Rail RH セット（表）
セットコード | 長さ (mm) | 面形状 | N (クランプ) | クランプ型式 | N (ストッパー) | ストッパー型式 | N (ワーク) | ワーク最大領域 (mm) | 取付ボルトセット | 寸法 / PDF図面 | Stepファイル (3D)
- SRH-400-FS1S2 | 400 | スムース | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 220 | 含む | 10007378.pdf | SRH-400-FS1S2.stp
- SRH-500-FS1S2 | 500 | スムース | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 320 | 含む | 10007378.pdf | SRH-500-FS1S2.stp
- SRH-600-FS2S3 | 600 | スムース | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 300 | 含む | 10007378.pdf | SRH-600-FS2S3.stp
- SRH-700-FS2S3 | 700 | スムース | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 400 | 含む | 10007378.pdf | SRH-700-FS2S3.stp
- SRH-800-FS2S3 | 800 | スムース | 2 | RHC-FS1 | 3 | RHS-S1 | 3 | 500 | 含む | 10007378.pdf | SRH-800-FS2S3.stp
- SRH-400-FR1R2 | 400 | セレーション | 1 | RHC-FR1 | 2 | RHS-R1 | 2 | 220 | 含む | 10007378.pdf | SRH-400-FR1R2.stp
- SRH-500-FR1R2 | 500 | セレーション | 1 | RHC-FR1 | 2 | RHS-R1 | 4 | 320 | 含む | 10007378.pdf | SRH-500-FR1R2.stp
- SRH-600-FR2R3 | 600 | セレーション | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 300 | 含む | 10007378.pdf | SRH-600-FR2R3.stp
- SRH-700-FR2R3 | 700 | セレーション | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 400 | 含む | 10007378.pdf | SRH-700-FR2R3.stp
- SRH-800-FR2R3 | 800 | セレーション | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 500 | 含む | 10007378.pdf | SRH-800-FR2R3.stp
取付
- 各Multi-Railセットには、グリッドプラットフォームへの取付に必要なボルトセットが含まれます。T溝テーブルの場合は別の取付部品が必要です。
注意事項
- 目立ての公称間隔は2.50015 mmです。例えば200目立ては公称間隔500.030 mmに相当します。ストッパー位置をプログラムする際はこの値を考慮してください。
- 最初の位置決め穴は位置決めやCAMプログラミングの基準点として使用できます。
構成オプション
- Multi-Railファミリーの異なるモジュールを組み合わせることで、ワークサイズや締め付け要件に合わせたカスタム構成を作成できます。
仕様
- プロファイル寸法: 60 × 60 mm
- 目立てピッチ: 2.5 mm
- 位置決め穴: 2 × Ø16 mm H7
- 対応長さ: 400, 500, 600, 700, 800 mm
- 最大締付力: 最大10トン
- 精度（目立てと位置決め穴の関係）: ±0.02 mm
