多重締め付けバイス CRH-K250

工作機械用フライス盤用機械交換パレット

概要

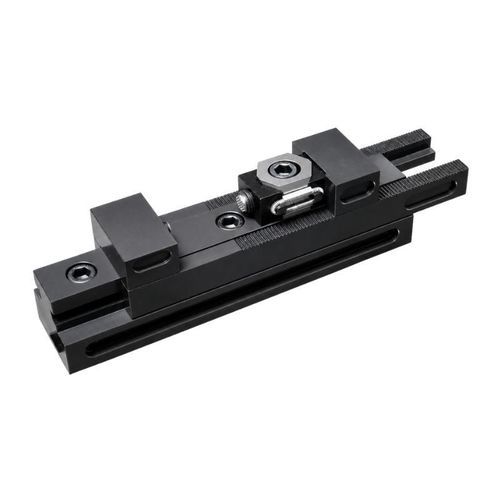

CRH-K250は、浮動・センタリング・機械バイスの3つの動作モードを切替可能なコンボレールクランプユニットです。把持範囲は0〜120 mm、ベース高さは50 mmです。動作モードは、付属のジョー（口金）またはウェッジ（くさび）部品を交換して変更します。

主な特長

• 型式：CRH-K250
• 製品ファミリー：CRH-Kシリーズ（コンボレールユニット）
• 動作モード：浮動、センタリング、機械バイス
• 把持範囲：0–120 mm
• ベース高さ：50 mm
• 交換可能なジョーおよびウェッジ部品を含む
• 重量：5360 g
• 寸法：PDF図面あり
• 3D CAD：STEP（STP）ファイルあり

技術仕様

• タイプ：CRH-K250
• ワークピース最小–最大：0–120 mm
• 重量：5360 g
• 寸法：製品資料のPDF図面参照
• 3Dファイル：STEP（STP）提供

典型的な用途

• CNC加工およびフライス加工用の治具
• 検査および組立工程のステーション
• 複数のクランプモードを必要とする柔軟な治具

資料と発注
統合と検証用にPDF図面およびSTEP（STP）ファイルを提供します。予備ジョー、ウェッジ、発注情報は販売元へお問い合わせください。
