レール システム締め付けシステム RM

機械式Tスロット用機械加工用

概要

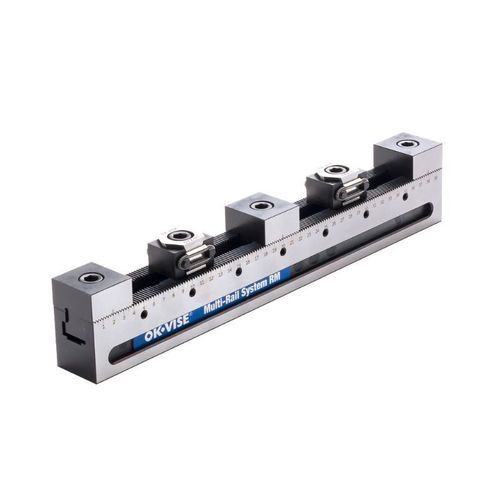

さまざまなワークサイズに応じて素早く再構成できる、加工生産性向上のための柔軟な多点締めレールシステム。Multi-Rail RM は D 系・B 系クランプモジュールに対応し、平面（スムース）と歯付（セレーテッド）の両タイプを用意しています。

技術データ

• 互換性：D 系および B 系クランプモジュール
• 最大締付力：最大 6 トン（60 kN）
• 山ピッチ：2.5 mm
• プロファイル寸法：44 × 50 mm
• 標準レール長さ：100〜850 mm
• 位置決め精度（山ピッチ〜位置穴）：±0.01 mm（RM-700 まで）

取付
本ページに記載の各 Multi-Rail セットには、グリッドプラットフォームへの取付に必要なボルトセットが含まれます。T溝テーブルへ取付ける場合は、別途取付部品が必要です（別売）。

Multi-Rail RM セット

• SRM-300-DS1S2 — 300 mm、スムース面、1 × RMC-DS、2 × RMS-S、2 ワーク、最大部品領域 175 mm、取付ボルトセット付属、PDF: 10007377.pdf、STEP: SRM-300-DS1S2_details.stp
• SRM-400-DS2S3 — 400 mm、スムース面、2 × RMC-DS、3 × RMS-S、4 ワーク、最大部品領域 190 mm、取付ボルトセット付属、PDF: 10007377.pdf、STEP: SRM-400-DS2S3_details.stp
• SRM-500-DS2S3 — 500 mm、スムース面、2 × RMC-DS、3 × RMS-S、4 ワーク、最大部品領域 290 mm、取付ボルトセット付属、PDF: 10007377.pdf、STEP: SRM-500-DS2S3_details.stp
• SRM-600-DS2S3 — 600 mm、スムース面、2 × RMC-DS、3 × RMS-S、4 ワーク、最大部品領域 390 mm、取付ボルトセット付属、PDF: 10007377.pdf、STEP: SRM-600-DS2S3_details.stp
• SRM-700-DS3S4 — 700 mm、スムース面、3 × RMC-DS、4 × RMS-S、6 ワーク、最大部品領域 405 mm、取付ボルトセット付属、PDF: 10007377.pdf、STEP: SRM-700-DS3S4_details.stp
• SRM-800-DS3S4 — 800 mm、スムース面、3 × RMC-DS、4 × RMS-S、6 ワーク、最大部品領域 505 mm、取付ボルトセット付属、PDF: 10007377.pdf、STEP: SRM-800-DS3S4_details.stp
• SRM-300-DR1R2 — 300 mm、セレーテッド面、1 × RMC-DR、2 × RMS-R2、2 ワーク、最大部品領域 175 mm、取付ボルトセット付属、PDF: 10007377.pdf、STEP: SRM-300-DR1R2_details.stp
• SRM-400-DR2R3 — 400 mm、セレーテッド面、2 × RMC-DR、3 × RMS-R2、4 ワーク、最大部品領域 190 mm、取付ボルトセット付属、PDF: 10007377.pdf、STEP: SRM-400-DR2R3_details.stp
• SRM-500-DR2R3 — 500 mm、セレーテッド面、2 × RMC-DR、3 × RMS-R2、4 ワーク、最大部品領域 290 mm、取付ボルトセット付属、PDF: 10007377.pdf、STEP: SRM-500-DR2R3_details.stp
• SRM-600-DR2R3 — 600 mm、セレーテッド面、2 × RMC-DR、3 × RMS-R2、4 ワーク、最大部品領域 390 mm、取付ボルトセット付属、PDF: 10007377.pdf、STEP: SRM-600-DR2R3_details.stp
• SRM-700-DR3R4 — 700 mm、セレーテッド面、3 × RMC-DR、4 × RMS-R2、6 ワーク、最大部品領域 405 mm、取付ボルトセット付属、PDF: 10007377.pdf、STEP: SRM-700-DR3R4_details.stp
• SRM-800-DR3R4 — 800 mm、セレーテッド面、3 × RMC-DR、4 × RMS-R2、6 ワーク、最大部品領域 505 mm、取付ボルトセット付属、PDF: 10007377.pdf、STEP: SRM-800-DR3R4_details.stp

構成オプション
Multi-Rail ファミリーの各モジュールを組み合わせることで、ワーク寸法や締め付け要件に合わせたカスタム構成が可能です。非標準形状にも対応できます。

注意

• 山ピッチの公称値は 2.50015 mm（例：200 山 ≈ 500.030 mm）です。ストッパ位置をプログラムする際はこの点を考慮してください。
• 最初のロケータ穴は、手動位置決めや CAM プログラミングの基準点として使用できます。

技術仕様

• 互換性：D 系および B 系クランプモジュール
• 最大締付力：最大 6 トン（60 kN）
• 山ピッチ：2.5 mm（公称間隔 2.50015 mm）
• プロファイル寸法：44 × 50 mm
• 標準レール長さ：100〜850 mm
• 位置決め精度：±0.01 mm（RM-700 まで）
• 利用可能なセットコード：SRM-300…SRM-800（スムースおよびセレーテッド）
