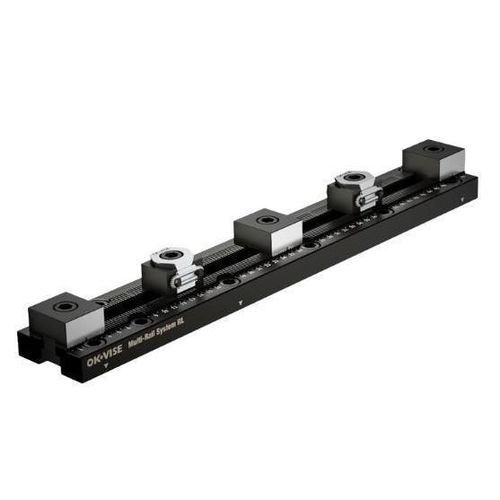

クランプレール RL

説明
柔軟なワークホルディングと高い生産性を目的に設計されたマルチクランピング治具システム。Multi-Rail RLはさまざまなワークサイズに適応し、モジュール部品は再利用可能で、用途やワークに応じて素早く再構成できます。

技術データ

• 構造：2つの個別部品が組み合わさり1本のレールを形成
• 高さ：25 mm
• 互換性：BシリーズおよびDシリーズのクランプモジュールに対応。RMレールと同じ取り付けモジュールを使用
• 最大締付力：最大6トン

表：Multi-Rail RL セット
表の見出し: Set Code | Picture | Length (mm) | Face type | N (Clamps) | Clamp model | N (Stoppers) | Stopper model | N (Workpieces) | Max. area for parts (mm) | Installation bolt set | Dimensions | Step file (3D) Details
SRL-300-DS1S2 | SRL-300-DS1S2-560x263.png | 300 | Smooth | 1 | RMC-DS | 2 | RMS-S | 2 | 175 | Included | (PDF drawings available) | SRL-300-DS1S2.stp
SRL-400-DS1S2 | SRL-400-DS1S2-560x263.png | 400 | Smooth | 1 | RMC-DS | 2 | RMS-S | 2 | 275 | Included | (PDF drawings available) | SRL-400-DS1S2.stp
SRL-300-DR1R2 | SRL-300-DS1S2-560x263.png | 300 | Serrated | 1 | RMC-DR | 2 | RMS-R2 | 2 | 175 | Included | (PDF drawings available) | SRL-300-DR1R2.stp
SRL-400-DR1R2 | SRL-400-DS1S2-560x263.png | 400 | Serrated | 1 | RMC-DR | 2 | RMS-R2 | 2 | 275 | Included | (PDF drawings available) | SRL-400-DR1R2.stp

注意

• セレーション（刻み目）の公称ピッチは2.50015 mmです。たとえば200目盛りは公称ピッチ500.030 mmに相当します。ストッパー位置をプログラミングする際はこの値を考慮してください。
• 最初のロケータ穴は位置決めやCAMプログラミングの基準点として使用できます。

構成オプション
この製品ページで提供している既定のセットに加え、Multi-Rail製品ファミリーの異なるモジュールを組み合わせることでカスタム構成を作成できます。これにより、特定のワークサイズや締め付け要件に合わせてレール構成を調整できます。

仕様

• 製品名：Multi-Rail RL
• 構造：2つの個別部品が組み合わさり1本のレールを形成
• 高さ：25 mm
• 互換性：BシリーズおよびDシリーズのクランプモジュールに対応。RMレールと同じ取り付けモジュールを使用
• 最大締付力：最大6トン
• 利用可能なセットコードと長さ：SRL-300-DS1S2（300 mm）、SRL-400-DS1S2（400 mm）、SRL-300-DR1R2（300 mm セレーション）、SRL-400-DR1R2（400 mm セレーション）
• 含まれるもの：グリッドプラットフォーム用取り付けボルトセット（Tスロット取り付けには別途部品が必要）
