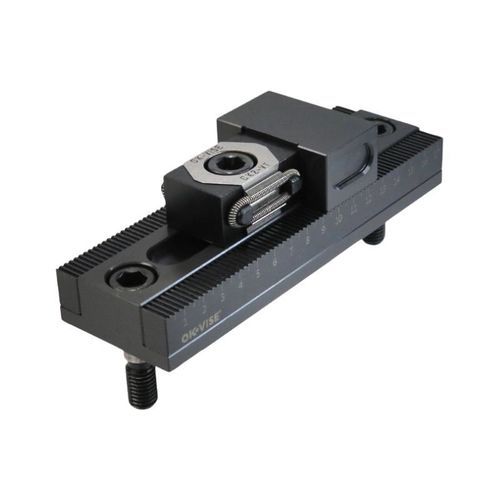

機械式クランプユニット GCS-D series

レールガイドレール用モジュール式

製品説明
一方向の締め方向で使用するクランプモジュールです。各モジュールは傾斜歯の付いたベースレールに取り付けられ、一方向に確実な締付力を発生させます。歯付きジョー（Serrated）または滑らかなジョー（Smooth）を用意しており、CADファイルおよび図面を備え、OK-VISE® Grid System 等のモジュラー保持システムへの組込が可能です。

カテゴリ

• グリッドシステム
• Multi-Rail RL

バリエーションと寸法

• GCS-DR1 — 歯付きジョー；A: 10-45 mm；B: 100 mm；C: 125 mm；重量：約1,620 g；PDF図面およびSTEPファイルあり。
• GCS-DR2 — 歯付きジョー；A: 10-95 mm；B: 150 mm；C: 175 mm；重量：約1,940 g；PDF図面およびSTEPファイルあり。
• GCS-DS1 — 滑らかジョー；A: 10-45 mm；B: 100 mm；C: 125 mm；重量：約1,620 g；PDF図面およびSTEPファイルあり。
• GCS-DS2 — 滑らかジョー；A: 10-95 mm；B: 150 mm；C: 175 mm；重量：約1,940 g；PDF図面およびSTEPファイルあり。

追加の製品画像
複数の製品および適用画像があり、各バリアント、ジョータイプ、取り付け例を確認できます。

技術仕様

• 一方向の締付け用に設計された傾斜歯付きベースレール。
• 利用可能なバリアント：GCS-DR1、GCS-DR2、GCS-DS1、GCS-DS2。
• ジョータイプ：歯付き（DR系）および滑らか（DS系）。
• 締付範囲 A：10-45 mm（DR1/DS1）または10-95 mm（DR2/DS2）。
• 寸法 B / C：100 / 125 mm（A 10-45）、150 / 175 mm（A 10-95）。
• 概算重量：1,620 g（10-45系）および1,940 g（10-95系）。
• リストされたすべてのバリアントに対してCADのSTEPファイルおよびPDF図面を提供。
• OK-VISE® Grid System および Multi-Rail のモジュラー保持構成への組込みを想定して設計。
