機械式クランプユニット GCD-D series

レールTスロット用モジュール式

製品概要

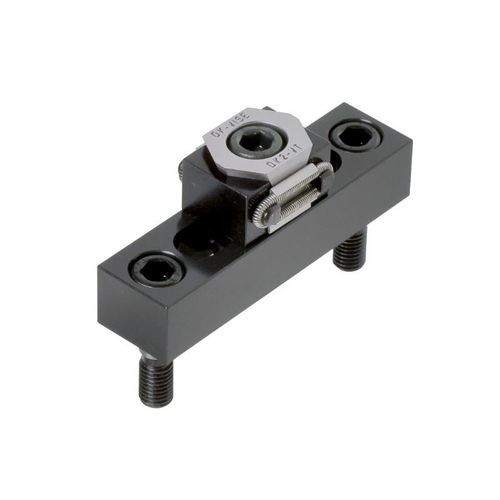

本クランプモジュールは、ロングTスロット付きレールとクランプを組み合わせ、グリッド式の治具テーブル上で双方向の位置決めと締付を可能にします。Tスロットにより、クランプの左右のワーク寸法が締付に影響しません。注：スムースタイプのレールは刻みがありません。

主な特長

• 工業用治具向けの双方向グリッドシステム用クランプモジュール
• ロングTスロット付きレールとクランプの組合せ
• スロット設計により左右のワーク寸法が締付に影響しない
• 利用可能なジョー（口金）種類：ギザ付き（GCD-DR1）、スムース（GCD-DS1）、追加ピース（GCD-DT1）
• A作業範囲：8–71 mm（GCD-DR1、GCD-DS1）；10–69 mm（GCD-DT1）
• B寸法例（Bmin / Bopt / Bmax）：42 / 45 / 49 mm（GCD-DR1、GCD-DS1）；46 / 49 / 53 mm（GCD-DT1）
• 質量（約）：760 g（GCD-DR1、GCD-DS1）、780 g（GCD-DT1）
• 選択バリアント用のSTEP（3D）CADファイルおよびPDF図面が利用可能

技術仕様

• GCD-DR1 — ジョー種類：ギザ付き；A：8–71 mm；Bmin/Bopt/Bmax：42/45/49 mm；質量：約760 g；STEP（3D）：利用可能
• GCD-DS1 — ジョー種類：スムース；A：8–71 mm；Bmin/Bopt/Bmax：42/45/49 mm；質量：約760 g；STEP（3D）：利用可能
• GCD-DT1 — 種類：追加ピース；A：10–69 mm；Bmin/Bopt/Bmax：46/49/53 mm；質量：約780 g；STEP（3D）：未掲載

用途と互換性
本モジュールは、治具テーブル、CNC加工用治具、および双方向調整と再現性のある位置決めを必要とするモジュラークランプシステム向けに設計されています。対応する取り付け金具を使用すればグリッド式およびTスロット式テーブルと互換性があります。

ドキュメントと発注
発注時は必要なバリアント（GCD-DR1、GCD-DS1、GCD-DT1）を指定してください。統合支援用の3D STEPファイルおよびPDF図面が利用可能です。アクセスおよび発注情報は供給元にお問い合わせください。
