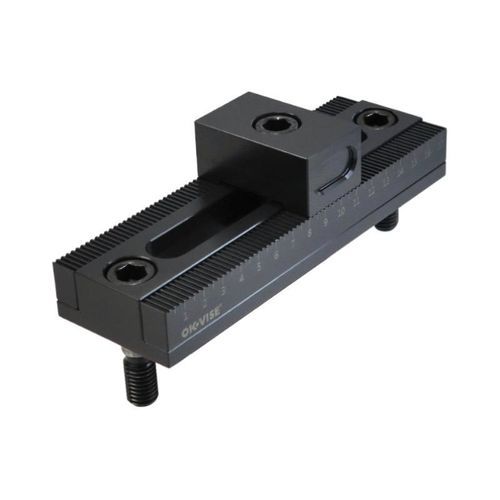

長方形停止システム GS-SA1

説明
本モジュールは、中央に配置した1つのクランプで2つのワークを固定する際の可変ストップとして設計されています。モジュラー式グリッド治具上でワーク長さの違いに対応するための可変位置決めを可能にします。例として、50×50 mm のグリッドパターンでは、すべてのワーク寸法を固定するために最小50 mmの可変幅が必要です。

詳細（表）

• タイプ: GS-SA1、GS-SA2
• GS-SA1 — A: 15–75 mm；B: 100 mm；C: 125 mm；質量 約 1,410 g；3D STEP および PDF 図面あり
• GS-SA2 — A: 15–125 mm；B: 150 mm；C: 175 mm；質量 約 1,740 g；3D STEP および PDF 図面あり

製品ページに含まれる画像

• メイン画像: GS-SA2_01.png (800×800)
• ページ内のその他画像（参考）: GS-SXY_D-1.webp、IMG_4681-scaled、GRID_2B-scaled

技術仕様 / 特性

• 製品ファミリー: OK-VISE® Grid System 用 可変式グリッドストップモジュール
• 用途: 中央の1つのクランプで2つのワークを固定するための可変ストップモジュール
• 設計上の注意: 50×50 mm のグリッドでは、すべてのワーク寸法を固定するために最小50 mmの可変幅が必要
• 利用可能なタイプ: GS-SA1、GS-SA2
• GS-SA1 – 可変範囲 A: 15–75 mm；B: 100 mm；C: 125 mm；質量 約 1,410 g；3D STEP 利用可
• GS-SA2 – 可変範囲 A: 15–125 mm；B: 150 mm；C: 175 mm；質量 約 1,740 g；3D STEP 利用可
• CAD / STEP ファイルおよび PDF 図面を提供（3D データあり）
