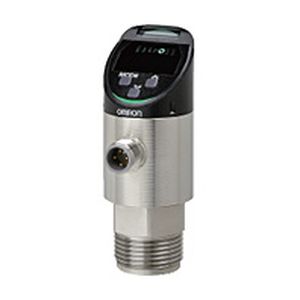

相対圧力センサ E8PC series

圧電歪みゲージ4-20 mA

概要
OMRON E8PCは、同一位置で圧力と温度を同時に計測し、IO-Linkで通信するコンパクトなマルチセンシングセンサです。油圧系やシール材供給ラインのオンライン監視に適し、異常の兆候を早期に検出して工程の安定化に役立ちます。

プレス機 — 課題

• 油圧油の温度上昇により粘度が低下する。
• 油圧圧力の低下がプレス品質のばらつきを招く。
• 圧力のみの監視では温度上昇による粘度変化を検出できない。

プレス機 — OMRONの解決策

• 圧力と温度を組み合わせて計測し、圧力低下や粘度変化の兆候を早期に捉える。
• 同一検出位置で最適な温度・圧力範囲を定量化し、作業者の経験に頼らない監視を実現する。
• IO-Link経由でPLCへ状態データを送信し、自動アラームや補正動作に連携できる。

マシニングセンタ — 課題

• 工具交換を繰り返すと油圧油温が上昇する。
• パッキン劣化により油圧油が漏れる。
• 圧力低下で加工品質が低下する。
• 油圧系が複数区分に分かれていると、劣化箇所の特定に時間がかかる。

マシニングセンタ — OMRONの解決策

• 油温上昇を漏れやパッキン劣化の兆候として検出する。
• 温度変化の傾向を監視して、パッキン劣化との相関を把握する。
• 複数の配管にセンサを設置し、LED表示とIO-Linkデータで異常配管を素早く特定できる。

シール剤ディスペンサ — 課題

• 同じ吐出圧でも温度によりシール剤の粘度が変化し、吐出量がばらつく。
• 同一の吐出量を得るには圧力と温度の両方を管理する必要がある。
• 別々の圧力・温度センサを設置するスペースがない場合がある。

シール剤ディスペンサ — OMRONの解決策

• 圧力と温度を同時に検出することで、吐出変動を引き起こす状態を検出できる。
• オペレータの勘に頼らず、吐出に最適な圧力・温度範囲を定量化できる。
• 1台のマルチセンシングセンサで済むため、設置スペースを節約できる。

主な特長

• マルチセンシング：同一位置での圧力と温度の同時測定。
• 圧力検出：高硬度セラミック検知面を備えた圧電素子、ひずみゲージの抵抗変化で圧力を検出。
• 温度検出：圧電素子裏面に温度素子を配置し、同一位置で測定可能。
• マルチセンシング表示（特許出願中）：Flow+Temperature、Pressure+Temperatureを監視して異常原因を視覚化；IO-LinkでPLCへ出力。
• 単位表示・スケーリング機能：物理量の単位変換と検出値のアプリ参照値への調整。
• 高輝度LED表示、3色パターン＋消灯の表示設定。
• 最大330°の角度調整、180°反転表示で柔軟な取付けが可能。
• ピーク/ボトムホールド、NPN/PNP切替、2chのアナログ電流出力。
• セルフ診断出力とIO-Linkによるホストからの一括設定で保守性向上。
• Visualization Software F-Scape対応により、複雑なプログラミング不要で遠隔監視が可能。
• コンパクトで省スペース設計、着脱可能な構造で点検・洗浄が容易。液体接触部は耐久性に優れる。

仕様

• 製品名：E8PC。
• 検出原理（圧力）：高硬度セラミック検知面を用いた圧電素子。
• 温度検出：圧電素子裏面に設置された素子により同一位置で同時測定。
• 出力：IO-Link通信対応；物理量同時出力が可能な2チャンネルアナログ電流出力。
• 表示：高輝度LED、3色＋消灯の表示パターン設定。
• 極性選択：ボタンでNPN/PNP切替可能。
• 表示方向：330°角度調整、180°反転表示。
• 機能：スケーリング（参照調整）、ピーク/ボトムホールド、セルフ診断、IO-Link経由のホスト一括設定。
• 推奨付属品：専用アダプタ（別売）；脈動・振動がある場合はスロットルを推奨。
• 設計：コンパクト、洗浄しやすい構造、耐久性のある液体接触部。
• 特許状況：マルチセンシング表示は特許出願中（2022年7月時点で日本に出願）。
