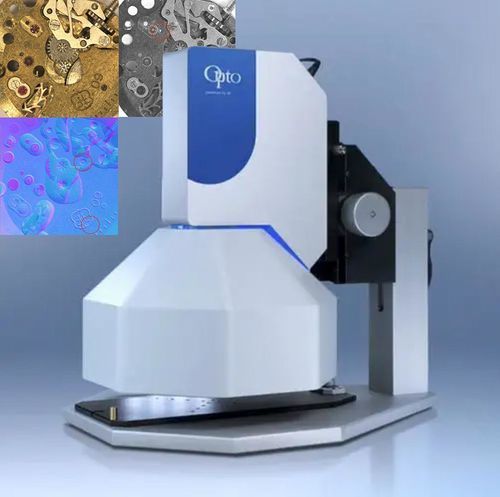

ライト光学センサー solino®

形状表面用3次元測定機用

ウォッチ・ムーブメントの異常を検知するオプト・ソリーノ® RTIセンサー
100-SO-10-MAN-001 / AN_SO_WM_26-05

概要
Optoのsolino® RTIセンサは、BRDFベースの計算イメージングとフォトメトリックステレオ再構成を用いて、精密な時計機構部品の表面構造や異常を可視化します。複数の照明角度で画像を取得し、反射率情報を再構成することで、ミクロンオーダーの欠陥を高コントラストで浮き上がらせます。

用途顧客のタスク

• 研磨または装飾された金属表面を持つ組立て済み時計機構部品の検査
• 生産初期段階での表面欠陥検出により、機能性、信頼性、見た目の価値を確保
• 典型的な検査対象歯車・ピニオン、ブリッジ・地板、ねじ・ねじ頭、ルビー受け、装飾仕上げ

検査上の課題

• 高反射・鏡面状の金属表面
• 非常に小さく複雑な形状の部品
• 照明により外観が変わる装飾仕上げ
• ミクロンレベルの擦り傷、へこみ、バリ
• 機構内部の微粒子、汚染、コーティング欠陥

技術原理
solino® RTIセンサは、ドーム型の多方向LED照明とBRDFベースの計算イメージングを組み合わせます。64方向の制御された照明下で連続画像を取得し、反射率情報を再構成して微細な表面形状やテクスチャの変化を短時間で可視化します。

主要要素

• ドームに統合された64灯の多方向LED照明
• フォトメトリックステレオによる画像取得
• 反射率に基づく表面再構成BRDF
• 計算処理による欠陥強調と可視化

適用
solino® 10x10は、組立て済み時計機構の自動検査向けに設計されています。対象は歯車・ピニオン、ブリッジや地板の表面、ねじ頭、装飾仕上げ、摺動・接触面などです。64方向の照明で表面を撮像することで、小さな欠陥を高コントラストで検出し自動解析に供します。

ソリューション構成 — ソフトウェアとハードウェア
検査ソリューションはハードとソフトを一体で提供します

• 統合ドーム照明付き solino® RTI センサ
• 制御された多方向照明用 64 LED
• 高解像度 20MP 産業用カメラ
• バッチ取得・処理対応の solinoStudio 検査ソフトウェア
• 生産ラインや装置への組み込みに適したコンパクトなセンサ形状

検査ワークフロー

• 部品を solino® センサ下に配置
• 複数の照明方向で一連の画像を取得
• BRDF/フォトメトリックステレオアルゴリズムで反射率情報を再構成
• solinoStudioでバッチ処理、欠陥強調、解析を実施

技術的利点

• 擦り傷、へこみ、バリ、テクスチャの変化を可視化
• 粗さ変化やうねりの検出
• コーティング欠陥や汚染の特定
• 自動欠陥分類のための信頼できるデータ生成

結論
solino® RTIセンサは、制御された多方向照明と計算イメージングを組み合わせることで、従来のカメラでは検出が難しい表面構造を可視化し、精密な時計部品の信頼性ある自動検査と生産品質の維持を支援します。

技術仕様

• モデルsolino® 10x10
• 多方向照明64 LED統合ドーム
• イメージング原理BRDFベースの計算イメージング / フォトメトリックステレオ
• カメラ高解像度 20MP 産業用カメラ
• ソフトウェア取得とバッチ処理用 solinoStudio
• 処理反射率ベースの表面再構成と計算的欠陥強調
• 典型的な使用例組立て済み時計機構の検査歯車、ブリッジ、ねじ、装飾仕上げ、接触面
• 外形生産ラインへの統合に適したコンパクトなセンサ設計
