オービタル溶接ヘッド ORBIWELD 12

自動閉鎖

概要

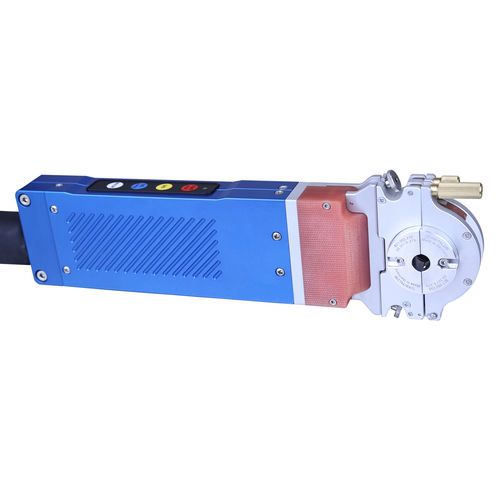

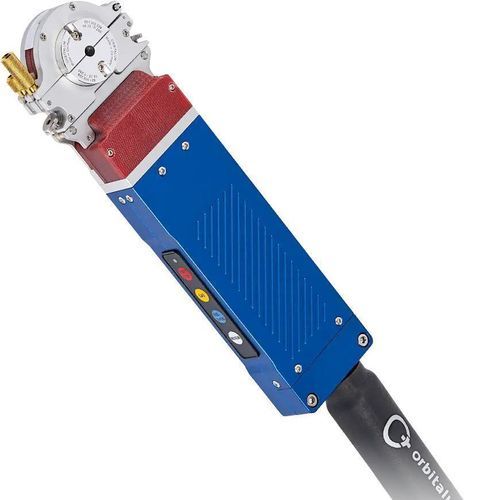

ORBIWELD 12 は、微細用途や狭小空間での精密かつ再現性の高い溶接を目的に設計された、閉型の超コンパクトなオービタル溶接ヘッドです。液体冷却とモジュール式カセットにより、高い使用率と迅速な切替を実現します。

特長

• 狭い場所でも作業できるスリムでモジュール式の設計
• 高電流下でも安定した性能を保つ液体冷却
• φ3.00–12.70 mm のマイクロ継手溶接に最適化

主な機能

• 超スリム構造:
  • モジュール構成：ベース溶接ヘッド＋クランプカセット
  • 一般的なマイクロ継手の精密溶接に対応
  • 組立スペースが限られた箇所での作業に適合
• 高性能:
  • 高度な液体冷却により高い使用率を維持し、連続使用に対応
  • 高負荷下でも安定した結果を得られる堅牢な機械設計
• 簡単で効率的な操作:
  • アルミ製ハンドルに統合された操作パネルによりヘッド側での直接操作が可能
  • 工具不要のクランプカセット迅速交換システムで段取り時間を短縮
• 最大の柔軟性:
  • 目視での配管位置確認が可能なフリップカバー付きの超スリムAタイプカセット
  • 標準用途向けの交換式クランプインサートを備えた広幅Bタイプカセット
  • 用途に応じたカセット間の迅速な切替が可能

オプション装備

• ORBITWIN 切替ユニット（オプション）：2台の溶接ヘッドを交互運転し、アイドリングや段取り時間を短縮

用途

• マイクロ継手や小径配管のオービタル溶接
• 高精度かつ再現性が求められる狭小空間での微細作業に最適

技術仕様

• メーカー: Orbitalum
• モデル: ORBIWELD 12
• 対応管外径: 3.00 mm – 12.70 mm (0.118 – 0.500 in)
• 冷却方式: 液体冷却（高使用率と安定性能を実現）
• クランプカセット: Aタイプ（超スリム、フリップカバー付）およびBタイプ（広幅、交換可能なクランプインサート）
• 操作: アルミハンドル内蔵の操作パネル；工具不要のクイックチェンジカセットシステム
• 設計: 狭小空間やマイクロ継手向けの超コンパクト／超スリム設計
• 耐久性: 高負荷下でも安定した結果を出す堅牢なヘッド設計
• 互換電源（例）: Mobile Welder OC Plus；Smart Welder Plus
• オプション: ORBITWIN 切替ユニット
• 代表的な用途: マイクロ継手、狭小空間での溶接、高精度で再現性の高い溶接
