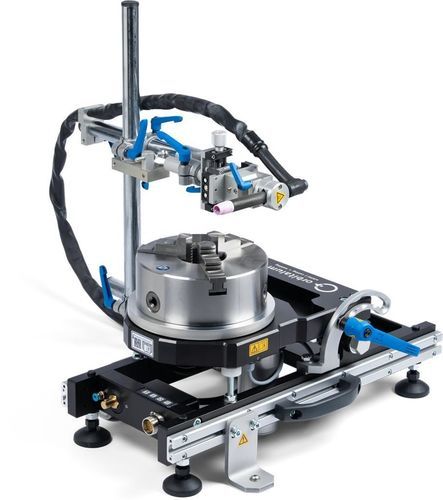

電動式ターンテーブル DVR-M

横型縦型傾斜

Overview
DVR-M は、精密な位置合わせと再現性の高い溶接品質を実現する溶接用回転テーブルです。コンパクトで可搬性が高く、水平・垂直の溶接姿勢に対応し、シリーズ生産の段取り時間短縮と設定の再現性を高めます。

Key benefits

• 両方向溶接により柔軟な運用が可能
• 機体フレーム内蔵の操作パネルによる直感的操作
• 現場での使用に適したモバイルでコンパクトな設計
• 精密な位置合わせと工具不要の調整でシリーズ生産の品質を再現

Main functions

• 最大の柔軟性：大径中空軸（72 mm）により長尺ワークのパージや保持が可能。継手、フランジ、成形部品などに適合
• シリーズでの安定品質：TIGトーチの精密な位置合わせと工具不要の調整により段取り時間と溶接ミスを低減
• 任意位置での溶接：回転テーブル傾斜0°–90°（22.5°刻み）により水平・垂直溶接に対応
• 再装備する代わりに移動：トーチユニットのスライド機構で異なる管長へ迅速に対応
• 操作性：マシンフレームに組込まれた操作パネルで人間工学に基づく操作が可能
• 可搬性と輸送対応：コンパクト設計、複数の電源に対応、再利用可能な積み重ね可能な輸送箱付属

Compatibility

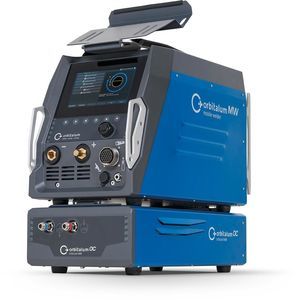

• Mobile Welder、Smart Welder、Power Welder シリーズの電源に対応

Video
操作と主な機能を示す製品デモ動画が製品ページでご覧いただけます。

Technical specifications

• 管外径：9.53 mm – 230.00 mm（0.375 – 9.055 in）
• 中空軸直径：72 mm（2.835 in）
• 回転テーブル傾斜角：0°–90°、22.5°刻み
• マシンフレーム内蔵の操作パネル
• TIGトーチの工具不要調整
• 異なる管長に対応するスライド式トーチユニット
• フォークリフト／パレットトラック対応の再利用可能で積み重ね可能な輸送箱付属
