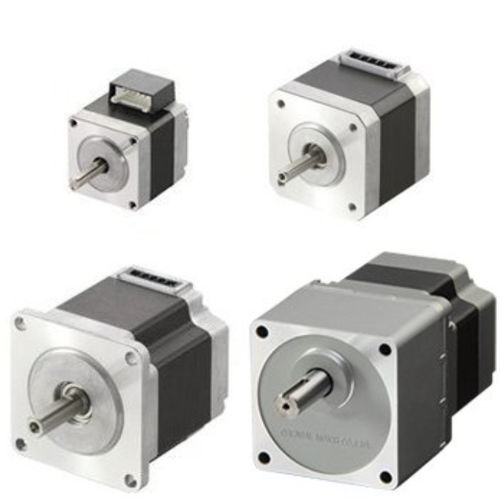

DCモーター PKP series

5相ステッピング永久磁石可変リラクタンス

PKPシリーズ5相ステッピングモータは、高トルク、低振動、低騒音でバランスの取れた性能を提供します。 - 0.72°(500パルス/回転) & 0.36°(1000パルス/回転) - 新ペンタゴン巻線 - エンコーダ - 500ライン分解能 - モーターケーブルは別売りです。 高精度 一般的に、フルステップ動作よりもマイクロステップ動作の方が停止精度が低くなる傾向があり、この影響は1.8°モーターでより顕著になります。このような場合、0.72°/0.36°ステッピングモータとCVD5相ドライバを併用することで、より高い位置決め精度を実現することができます。 停止精度： 0.72° = ±0.05° (±3 arcmin) 0.36° = ±0.034° (±2 arcmin) 低振動・低ノイズ 基本ステップ角が0.72°（高分解能タイプは0.36°）と小さいため、基本ステップ角1.8°の2相ステッピングモーターに比べ、振動・騒音が小さい。また、5相ステッピングモータとCVD5相ドライバを使用することで、振動・騒音をさらに低減できる。 2相モータの直接置き換え 当社の5相ステッピング・モーターは、標準的な2相モーターと直接交換できるように、複数のフレーム・サイズで利用できるようになりました。 ハイブリッド・ステッピング・モータは、可変リラクタンス・モータと永久磁石型モータの組み合わせです。ハイブリッド・ステッパ・モータのロータは、永久磁石ステッパ・モータのように軸方向に磁化され、ステータは可変リラクタンス・ステッパ・モータのように電磁気的に通電されます。ステーターもローターも多歯型です。
