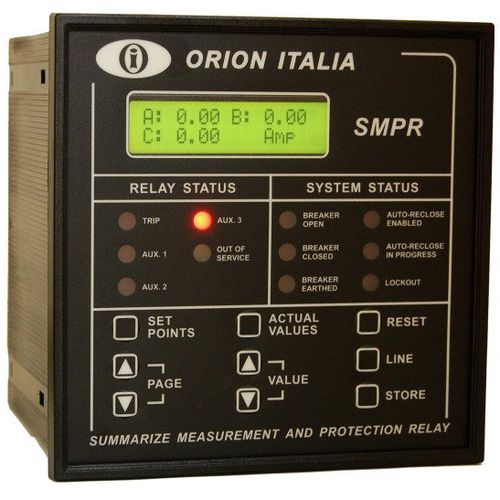

電流電圧パワーフィーダ保護リレー
SMPRは、ラインとグラウンドRMS電流を測定し、通常の条件下または障害下でのRMS電圧を供給するように設計されています。 この情報はマイクロプロセッサによって内部的に処理され、ANSI、IAC、またはIEC規格に基づいてユーザーが定義した保護措置をとります。 ブレーカまたはディスコネクタの動作条件も通知されます。
アプリケーション
ユーティリティフィーダ、発電所、産業用流通システムのプライマリおよびバックアップ
保護変圧器、架空線、ケーブル、発電機の
保護保護と機能
(27)低電圧
(32)指向性電力
(37)アンダー電流
(46)負数シーケンス電流
(47)位相シーケンス電圧
(50)瞬時位相過電流
(50N/50G)瞬時グランド過電流
過負荷アラームピックアップレベル
(51)逆時間位相過電流
(51N/51G)逆時間グラウンド過電流
ANSI、IACまたはIEC/BS142曲線を含む:
中程度の逆
正正常インバース
非常にインバー
ス、非常にインバース、
定時間
(55) 力率
(59) 過電圧
(68) ブロッキング出力 (81) 低周波および過周波数
(86) ロックアウト
ブレーカ割り込み時の位相ごとの累積KA
---
