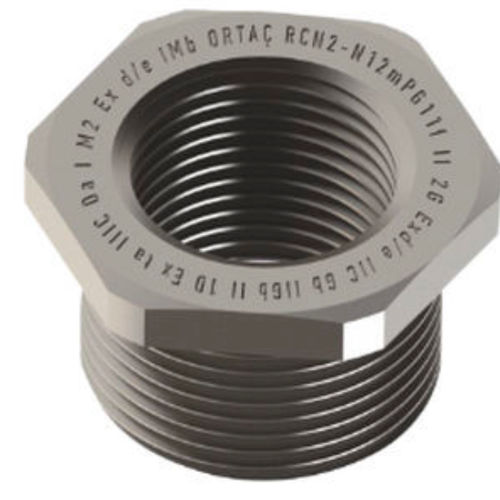

ねじ式アダプター AP1 TYPEオスメスケーブル用
お気に入りに追加する
商品比較に追加する
特徴
- 接続タイプ
- ねじ式, メス, オス
- 応用
- ケーブル用
- 材料
- ステンレススチール製, 真ちゅう製, ニッケル真鍮製
- その他の特徴
- ストレート, NPT, 防水, 防爆
- 直径
最少: 6.35 mm
(0.25 in)最大: 110 mm
(4.331 in)- 長さ
最少: 19 mm
(0.75 in)最大: 54 mm
(2.13 in)
詳細
製品
保護コード / 認証 / 材質 / 規格 / Oリング / 温度範囲 / 保護等級 / 適用領域
技術データ（製品 / 寸法表）
ドキュメント / データシート
- タイプ: AP1 TYPE ADAPTER
- 型番: AP1XX / APXX — 複数のねじ変換 Mx / NPT
保護コード / 認証 / 材質 / 規格 / Oリング / 温度範囲 / 保護等級 / 適用領域
- 保護コード: I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
- 認証: IEP 15 ATEX 0333U
- 材質: 真鍮、ニッケルめっき真鍮、ステンレス
- 規格: EN 60079-0 2012 / 60079-1 2007 / 60079-7 2007 / 60079-31 2009
- Oリング: NBR / シリコン
- 温度範囲: -40 °C 〜 +100 °C
- 保護等級: IP66-IP68
- 適用領域: ZONE 1、ZONE 2、ZONE 21、ZONE 22 — ガス群 IIA、IIB、IIC
技術データ（製品 / 寸法表）
- M16 x 1,5 — AP1XX/M16m-N14f — NPT 1/4" — GL min. 15 mm — H 19 mm — SW 22 mm
- M20 x 1,5 — AP1XX/M20m-N14f — NPT 1/4" — GL min. 15 mm — H 19 mm — SW 25 mm
- M25 x 1,5 — AP1XX/M25m-N12f — NPT 1/2" — GL min. 15 mm — H 19 mm — SW 30 mm
- M32 x 1,5 — AP1XX/M32m-N12f — NPT 1/2" — GL min. 15 mm — H 19 mm — SW 36 mm
- M32 x 1,5 — AP1XX/M32m-N34f — NPT 3/4" — GL min. 15 mm — H 19 mm — SW 36 mm
- M40 x 1,5 — AP1XX/M40m-N34f — NPT 3/4" — GL min. 18 mm — H 22 mm — SW 45 mm
- M40 x 1,5 — AP1XX/M40m-N100f — NPT 1" — GL min. 18 mm — H 22 mm — SW 45 mm
- M50 x 1,5 — AP1XX/M50m-N100f — NPT 1" — GL min. 18 mm — H 23 mm — SW 55 mm
- M50 x 1,5 — AP1XX/M50m-N114f — NPT 1 1/4" — GL min. 18 mm — H 23 mm — SW 55 mm
- M63 x 1,5 — AP1XX/M63m-N114f — NPT 1 1/4" — GL min. 18 mm — H 23 mm — SW 70 mm
- M63 x 1,5 — AP1XX/M63m-N112f — NPT 1 1/2" — GL min. 18 mm — H 23 mm — SW 70 mm
- M75 x 1,5 — AP1XX/M75m-N112f — NPT 1 1/2" — GL min. 18 mm — H 24 mm — SW 85 mm
- M75 x 1,5 — AP1XX/M75m-N200f — NPT 2" — GL min. 18 mm — H 24 mm — SW 85 mm
- M90 x 1,5 — AP1XX/M90m-N200f — NPT 2" — GL min. 21 mm — H 29 mm — SW 100 mm
- M90 x 1,5 — AP1XX/M90m-N212f — NPT 2 1/2" — GL min. 31 mm — H 41 mm — SW 100 mm
- M110 x 1,5 — AP1XX/M110m-N212f — NPT 2 1/2" — GL min. 31 mm — H 41 mm — SW 120 mm
- M110 x 1,5 — AP1XX/M110m-N300f — NPT 3" — GL min. 33 mm — H 43 mm — SW 120 mm
- NPT 3/8" — AP1XX/N38m-M12f — M12 x 1,5 — GL min. 15 mm — H 19 mm — SW 22 mm
- NPT 1/2" — AP1XX/N12m-M12f — M12 x 1,5 — GL min. 15 mm — H 19 mm — SW 25 mm
- NPT 1/2" — AP1XX/N12m-M16f — M16 x 1,5 — GL min. 15 mm — H 19 mm — SW 25 mm
- NPT 3/4" — AP1XX/N34m-M16f — M16 x 1,5 — GL min. 15 mm — H 19 mm — SW 30 mm
- NPT 3/4" — AP1XX/N34m-M20f — M20 x 1,5 — GL min. 15 mm — H 19 mm — SW 30 mm
- NPT 1" — AP1XX/N100m-M20f — M20 x 1,5 — GL min. 15 mm — H 19 mm — SW 36 mm
- NPT 1" — AP1XX/N100m-M25f — M25 x 1,5 — GL min. 15 mm — H 19 mm — SW 36 mm
- NPT 1 1/4" — AP1XX/N114m-M25f — M25 x 1,5 — GL min. 18 mm — H 22 mm — SW 45 mm
- NPT 1 1/4" — AP1XX/N114m-M32f — M32 x 1,5 — GL min. 18 mm — H 22 mm — SW 45 mm
- NPT 1 1/2" — AP1XX/N112m-M32f — M32 x 1,5 — GL min. 18 mm — H 23 mm — SW 55 mm
- NPT 1 1/2" — AP1XX/N112m-M40f — M40 x 1,5 — GL min. 18 mm — H 23 mm — SW 55 mm
- NPT 2" — AP1XX/N200m-M40f — M40 x 1,5 — GL min. 18 mm — H 23 mm — SW 65 mm
- NPT 2" — AP1XX/N200m-M50f — M50 x 1,5 — GL min. 18 mm — H 23 mm — SW 65 mm
- NPT 2 1/2" — AP1XX/N212m-M50f — M50 x 1,5 — GL min. 28 mm — H 34 mm — SW 75 mm
- NPT 2 1/2" — AP1XX/N212m-M63f — M63 x 1,5 — GL min. 28 mm — H 34 mm — SW 75 mm
- NPT 3" — AP1XX/N300m-M63f — M63 x 1,5 — GL min. 28 mm — H 36 mm — SW 95 mm
- NPT 3" — AP1XX/N300m-M75f — M75 x 1,5 — GL min. 28 mm — H 36 mm — SW 95 mm
- NPT 4" — AP1XX/N400m-M75f — M75 x 1,5 — GL min. 28 mm — H 38 mm — SW 120 mm
- NPT 4" — AP1XX/N400m-M90f — M90 x 1,5 — GL min. 28 mm — H 38 mm — SW 120 mm
- NPT 2" — APXX/N200m-M63f — M63 x 1,5 — GL min. 18 mm — H 40,5 mm — SW 70 mm
- NPT 2" — APXX/N200m-M75f — M75 x 1,5 — GL min. 18 mm — H 40,5 mm — SW 80 mm
- NPT 2 1/2" — APXX/N212m-M75f — M75 x 1,5 — GL min. 28 mm — H 50,5 mm — SW 80 mm
- NPT 2 1/2" — APXX/N212m-M90f — M90 x 1,5 — GL min. 28 mm — H 50,5 mm — SW 95 mm
- NPT 3" — APXX/N300m-M90f — M90 x 1,5 — GL min. 28 mm — H 54 mm — SW 95 mm
- NPT 3" — APXX/N300m-M110f — M110 x 1,5 — GL min. 28 mm — H 54 mm — SW 115 mm
- NPT 4" — APXX/N400m-M110f — M110 x 1,5 — GL min. 28 mm — H 54 mm — SW 120 mm
ドキュメント / データシート
- Ex-Proof Adapters AP1 の技術データシートが利用可能です（製品ページに技術PDFを掲載）。
カタログ
ORTAC 2018 GENERAL CATALOGUE
128 ページ
