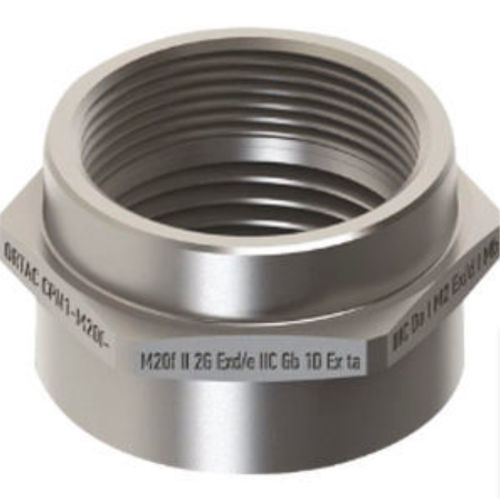

真ちゅう製ケーブルグランド CP series
ニッケル真鍮製ステンレススチール製IP66

真ちゅう製ケーブルグランド - CP series - ORTAC - ニッケル真鍮製 / ステンレススチール製 / IP66

真ちゅう製ケーブルグランド - CP series - ORTAC - ニッケル真鍮製 / ステンレススチール製 / IP66 - 画像 - 2

お気に入りに追加する

商品比較に追加する

ORTACのサイトについての詳しい情報

特徴

素材

ニッケル真鍮製, 真ちゅう製, ステンレススチール製

保護レベル

防爆, IP68, IP66, 危険な場所用

その他の特徴

メートル, ねじ込み

管径

最少: 9.5 mm
(0.37 in)

最大: 107 mm
(4.21 in)

ねじ山径

最少: 12 mm
(0.47 in)

最大: 110 mm
(4.33 in)

差動温度

最少: -40 °C
(-40 °F)

最大: 100 °C
(212 °F)

詳細

製品名
CP TYPE カップリング — メトリック

一般情報
タイプ : CP TYPE COUPLING
保護コード : I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
認証 : IEP 15 ATEX 0333U
材料 : 黄銅; ニッケルめっき黄銅; ステンレス鋼
ガスケット（規格） : NBR / シリコーン
温度範囲 : -40 °C ～ +100 °C
保護等級 : IP66 - IP68
適用領域 : ZONE1、ZONE 2、ZONE 21、ZONE 22; ガス群 IIA、IIB、IIC

技術データ（表）
IG | 製品コード | IG1 mm | D mm | H mm | GL mm | GL1 mm | SW mm
M12 x 1,5 | CPXX/M12f-M12f | M12 x 1,5 | 9,5 | 33 | 15 | 15 | 18
M16 x 1,5 | CPXX/M16f-M12f | M12 x 1,5 | 9,5 | 33 | 15 | 15 | 20
M16 x 1,5 | CPXX/M16f-M16f | M16 x 1,5 | 13 | 33 | 15 | 15 | 20
M20 x 1,5 | CPXX/M20f-M16f | M16 x 1,5 | 13,5 | 33 | 15 | 15 | 25
M20 x 1,5 | CPXX/M20f-M20f | M20 x 1,5 | 16 | 33 | 15 | 15 | 25
M25 x 1,5 | CPXX/M25f-M20f | M20 x 1,5 | 17 | 33 | 15 | 15 | 32
M25 x 1,5 | CPXX/M25f-M25f | M25 x 1,5 | 22 | 33 | 15 | 15 | 32
M32 x 1,5 | CPXX/M32f-M25f | M25 x 1,5 | 22 | 34 | 15 | 15 | 36
M32 x 1,5 | CPXX/M32f-M32f | M32 x 1,5 | 29 | 34 | 15 | 15 | 36
M40 x 1,5 | CPXX/M40f-M32f | M32 x 1,5 | 29 | 37 | 18 | 15 | 45
M40 x 1,5 | CPXX/M40f-M40f | M40 x 1,5 | 37 | 40 | 18 | 18 | 45
M50 x 1,5 | CPXX/M50f-M40f | M40 x 1,5 | 37,5 | 40 | 18 | 18 | 55
M50 x 1,5 | CPXX/M50f-M50f | M50 x 1,5 | 47 | 40 | 18 | 18 | 55
M63 x 1,5 | CPXX/M63f-M50f | M50 x 1,5 | 47 | 41 | 18 | 18 | 70
M63 x 1,5 | CPXX/M63f-M63f | M63 x 1,5 | 60 | 41 | 18 | 18 | 70
M75 x 1,5 | CPXX/M75f-M63f | M63 x 1,5 | 60 | 41 | 18 | 18 | 80
M75 x 1,5 | CPXX/M75f-M75f | M75 x 1,5 | 72 | 41 | 18 | 18 | 80
M90 x 1,5 | CPXX/M90f-M75f | M75 x 1,5 | 72 | 45 | 21 | 18 | 95
M90 x 1,5 | CPXX/M90f-M90f | M90 x 1,5 | 87 | 45 | 21 | 21 | 95
M110 x 1,5 | CPXX/M110f-M110f | M110 x 1,5 | 107 | 45 | 21 | 21 | 120

注記
使用可能な材料：黄銅、ニッケルめっき黄銅、ステンレス鋼。ガスケット：NBRまたはシリコーン。認証：IEP 15 ATEX 0333U。保護等級：IP66～IP68。危険区域 ZONE 1/2、ZONE 21/22、およびガス群 IIA、IIB、IIC に適合。

技術仕様

タイプ : CP TYPE COUPLING
認証 : IEP 15 ATEX 0333U
材料 : 黄銅; ニッケルめっき黄銅; ステンレス鋼
ガスケット材料（規格） : NBR / シリコーン
動作温度範囲 : -40 °C ～ +100 °C
保護等級 : IP66 - IP68
適用分野 : Zone 1、Zone 2、Zone 21、Zone 22; ガス群 IIA、IIB、IIC
ねじサイズ : メトリックねじ M12 ～ M110（寸法とコードは技術表を参照）
