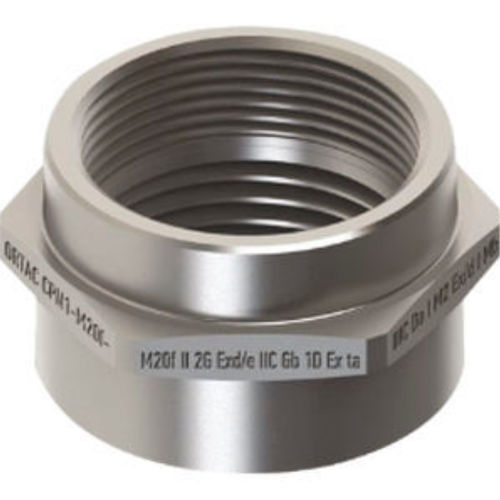

連結用配管用継手 CPXX/N14f-M12f

NPTステンレススチール真ちゅう

製品
タイプ: CP TYPE COUPLING
保護コード: I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
認証: IEP 15 ATEX 0333U
材質: 黄銅、ニッケルめっき黄銅、ステンレス鋼
規格（シール）: NBR / シリコーン
温度範囲: -40 °C ～ +100 °C
保護等級: IP66-IP68
適用範囲: ZONE1、ZONE2、ZONE21、ZONE22; ガス群 IIA、IIB、IIC

技術データ - NPTシリーズ
NPT 1/4" — Code: CPXX/N14f-M12f — IG1: M12 x 1,5 — D: 9,5 mm — H: 33 mm — GL: 15 mm — GL1: 15 mm — SW: 18 mm
NPT 3/8" — Code: CPXX/N38f-M12f — IG1: M12 x 1,5 — D: 9,5 mm — H: 33 mm — GL: 15 mm — GL1: 15 mm — SW: 20 mm
NPT 3/8" — Code: CPXX/N38f-M16f — IG1: M16 x 1,5 — D: 12,5 mm — H: 33 mm — GL: 15 mm — GL1: 15 mm — SW: 20 mm
NPT 1/2" — Code: CPXX/N12f-M16f — IG1: M16 x 1,5 — D: 14 mm — H: 33 mm — GL: 15 mm — GL1: 15 mm — SW: 25 mm
NPT 1/2" — Code: CPXX/N12f-M20f — IG1: M20 x 1,5 — D: 16 mm — H: 33 mm — GL: 15 mm — GL1: 15 mm — SW: 25 mm
NPT 3/4" — Code: CPXX/N34f-M20f — IG1: M20 x 1,4 — D: 17 mm — H: 33 mm — GL: 15 mm — GL1: 15 mm — SW: 32 mm
NPT 3/4" — Code: CPXX/N34f-M25f — IG1: M20 x 1,5 — D: 22 mm — H: 33 mm — GL: 15 mm — GL1: 15 mm — SW: 32 mm
NPT 1" — Code: CPXX/N100f-M25f — IG1: M25 x 1,5 — D: 22,5 mm — H: 33 mm — GL: 15 mm — GL1: 15 mm — SW: 36 mm
NPT 1" — Code: CPXX/N100f-M32f — IG1: M25 x 1,5 — D: 28 mm — H: 33 mm — GL: 15 mm — GL1: 15 mm — SW: 36 mm
NPT 1 1/4" — Code: CPXX/N114f-M32f — IG1: M32 x 1,5 — D: 29 mm — H: 37 mm — GL: 15 mm — GL1: 18 mm — SW: 45 mm
NPT 1 1/4" — Code: CPXX/N114f-M40f — IG1: M32 x 1,5 — D: 35,5 mm — H: 39 mm — GL: 18 mm — GL1: 18 mm — SW: 45 mm
NPT 1 1/2" — Code: CPXX/N112f-M40f — IG1: M40 x 1,5 — D: 38 mm — H: 39 mm — GL: 18 mm — GL1: 18 mm — SW: 55 mm
NPT 1 1/2" — Code: CPXX/N112f-M50f — IG1: M40 x 1,5 — D: 42 mm — H: 39 mm — GL: 18 mm — GL1: 18 mm — SW: 55 mm
NPT 2" — Code: CPXX/N200f-M50f — IG1: M50 x 1,5 — D: 48 mm — H: 39 mm — GL: 18 mm — GL1: 18 mm — SW: 65 mm
NPT 2" — Code: CPXX/N200f-M63f — IG1: M50 x 1,5 — D: 54 mm — H: 39 mm — GL: 18 mm — GL1: 18 mm — SW: 70 mm
NPT 2 1/2" — Code: CPXX/N212f-M63f — IG1: M63 x 1,5 — D: 60 mm — H: 50 mm — GL: 18 mm — GL1: 18 mm — SW: 80 mm
NPT 2 1/2" — Code: CPXX/N212f-M75f — IG1: M63 x 1,5 — D: 64 mm — H: 50 mm — GL: 28 mm — GL1: 18 mm — SW: 80 mm
NPT 3" — Code: CPXX/N300f-M75f — IG1: M75 x 1,5 — D: 72 mm — H: 51 mm — GL: 28 mm — GL1: 18 mm — SW: 95 mm
NPT 3" — Code: CPXX/N300f-M90f — IG1: M75 x 1,5 — D: 79,5 mm — H: 53 mm — GL: 28 mm — GL1: 21 mm — SW: 95 mm
NPT 4" — Code: CPXX/N400f-M90f — IG1: M90 x 1,5 — D: 87 mm — H: 56 mm — GL: 28 mm — GL1: 21 mm — SW: 120 mm
NPT 4" — Code: CPXX/N400f-M110f — IG1: M110 x 1,5 — D: 105 mm — H: 56 mm — GL: 28 mm — GL1: 21 mm — SW: 120 mm

入手可能な書類
製品別技術仕様書 — 製品ページに参照されている技術図面および部品番号化ドキュメント。

特長 / 技術仕様

• タイプ: CP TYPE COUPLING
• 認証: IEP 15 ATEX 0333U
• 材質: 黄銅; ニッケルめっき黄銅; ステンレス鋼
• シールの選択肢: NBR または シリコーン
• 動作温度: -40 °C ～ +100 °C
• 保護等級: IP66 ～ IP68
• 保護コードとゾーン: I M2 Ex db I Mb / I M2 Ex eb I Mb; II 2G Ex db IIC Gb; II 2G Ex eb II Gb; II 1D Ex ta IIIC Da — ZONE1、ZONE2、ZONE21、ZONE22（ガス群 IIA、IIB、IIC）に適合
• 複数の NPT サイズ及び対応する製品コードと寸法が利用可能（技術データ行を参照）
