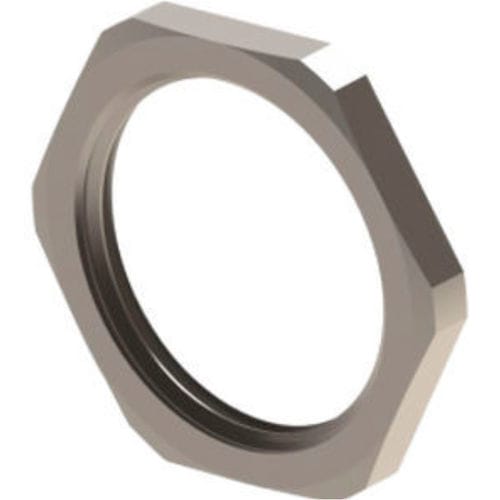

ステンレススチールロックナット OMSL 01

六角形ステンレス316L製ケーブルグランド用

製品
産業用筐体や機器のケーブルグランド締め付け用、六角形のステンレス製ロックナット。材質は AISI303 および AISI316L。公差・規格は公制ねじ (EN60423) と PG (DIN 40430) に対応し、OMSL（公制）および OPSL（PG）コードで管理されています。

詳細
六角ロックナット：ステンレス鋼 AISI303 / AISI316L
接続ねじ：メートルねじ (EN60423) / PG (DIN 40430)
用途：産業用のパネル、接続ボックス、制御盤でのケーブルグランドの締め付け用。

技術データ - メートル / PG ねじロックナット（抜粋）
M12 x 1.5 - Code: OMSL 01 - H mm: 2.8 - Wrench mm: 15
M16 x 1.5 - Code: OMSL 02 - H mm: 3.0 - Wrench mm: 19
M20 x 1.5 - Code: OMSL 03 - H mm: 3.5 - Wrench mm: 24
M25 x 1.5 - Code: OMSL 04 - H mm: 3.5 - Wrench mm: 30
M32 x 1.5 - Code: OMSL 05 - H mm: 4.0 - Wrench mm: 36
M40 x 1.5 - Code: OMSL 06 - H mm: 4.0 - Wrench mm: 46
M50 x 1.5 - Code: OMSL 07 - H mm: 5.0 - Wrench mm: 55
M63 x 1.5 - Code: OMSL 08 - H mm: 5.0 - Wrench mm: 70
M70 x 2.0 - Code: OMSL 09-70 - H mm: 7.0 - Wrench mm: 80
M72 x 1.5 - Code: OMSL 09-72 - H mm: 7.0 - Wrench mm: 85
M72 x 2.0 - Code: OMSL09-72-2 - H mm: 7.0 - Wrench mm: 85
M75 x 1.5 - Code: OMSL 09 - H mm: 7.0 - Wrench mm: 90
M80 x 2.0 - Code: OMSL 09-80 - H mm: 7.0 - Wrench mm: 90
M80 x 2.0 - Code: OMSL 10 - H mm: 10.0 - Wrench mm: 100

PG サイズ：
PG7 - Code: OPSL 01 - H mm: 2.8 - Wrench mm: 15
PG9 - Code: OPSL 02 - H mm: 2.8 - Wrench mm: 18
PG11 - Code: OPSL 03 - H mm: 3.0 - Wrench mm: 22
PG13.5 - Code: OPSL 04 - H mm: 3.0 - Wrench mm: 24
PG16 - Code: OPSL 05 - H mm: 3.0 - Wrench mm: 27
PG21 - Code: OPSL 06 - H mm: 3.5 - Wrench mm: 32
PG29 - Code: OPSL 07 - H mm: 4.0 - Wrench mm: 41
PG36 - Code: OPSL 08 - H mm: 5.0 - Wrench mm: 50
PG42 - Code: OPSL 09 - H mm: 5.0 - Wrench mm: 60
PG48 - Code: OPSL 10 - H mm: 5.5 - Wrench mm: 65

仕様 / 技術的特長

• 材質：ステンレス鋼 AISI303 / AISI316L
• タイプ：六角ロックナット
• 用途：ケーブルグランドの締め付け用
• ねじ規格：メートルねじ (EN60423) および PG (DIN 40430)
• 利用可能な公制サイズとコード：M12x1.5 (OMSL 01), M16x1.5 (OMSL 02), M20x1.5 (OMSL 03), M25x1.5 (OMSL 04), M32x1.5 (OMSL 05), M40x1.5 (OMSL 06), M50x1.5 (OMSL 07), M63x1.5 (OMSL 08), M70x2.0 (OMSL 09-70), M72x1.5 (OMSL 09-72), M72x2.0 (OMSL09-72-2), M75x1.5 (OMSL 09), M80x2.0 (OMSL 09-80), M80x2.0 (OMSL 10)
• 利用可能なPGサイズとコード：PG7 (OPSL 01), PG9 (OPSL 02), PG11 (OPSL 03), PG13.5 (OPSL 04), PG16 (OPSL 05), PG21 (OPSL 06), PG29 (OPSL 07), PG36 (OPSL 08), PG42 (OPSL 09), PG48 (OPSL 10)
• 各コードごとの標準的なH（高さ）およびレンチサイズは技術データに示されています
