ニッケル真鍮製ケーブルグランド M12EM16

ニトリルブタジエンゴム(NBR)IP68メートル

説明

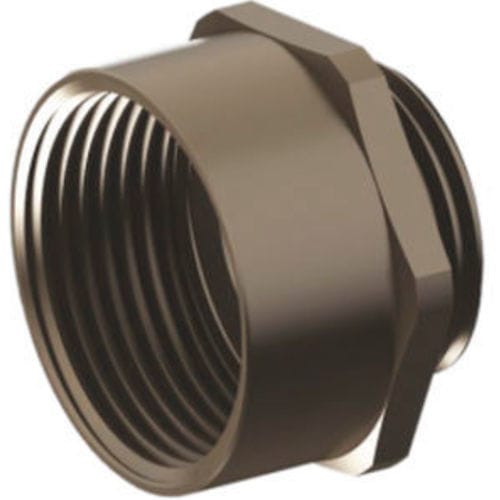

NBR Oリング付きのニッケルめっき真鍮製ねじ拡大アダプター。既存のねじ穴より大きな接続ねじを持つケーブルグランドの取り付けを可能にするために設計されています。メートルねじ（EN60423）およびPGねじ（DIN 40430）に対応。保護等級 IP68。

技術仕様
メートル→メートル拡大

• M 12 x 1,5 → 型番 M12EM16 → IG M 16 x 1,5 → GL 6 mm → スパナ 18 mm
• M 16 x 1,5 → 型番 M16EM20 → IG M 20 x 1,5 → GL 6 mm → スパナ 22 mm
• M 20 x 1,5 → 型番 M20EM25 → IG M 25 x 1,5 → GL 6 mm → スパナ 27 mm
• M 25 x 1,5 → 型番 M25EM32 → IG M 32 x 1,5 → GL 7 mm → スパナ 34 mm
• M 32 x 1,5 → 型番 M32EM40 → IG M 40 x 1,5 → GL 8 mm → スパナ 45 mm
• M 32 x 1,5 → 型番 M32EM50 → IG M 50 x 1,5 → GL 8 mm → スパナ 55 mm
• M 40 x 1,5 → 型番 M40EM50 → IG M 50 x 1,5 → GL 8 mm → スパナ 55 mm
• M 50 x 1,5 → 型番 M50EM63 → IG M 63 x 1,5 → GL 10 mm → スパナ 70 mm
• M 63 x 1,5 → 型番 M63EM75 → IG M 75 x 1,5 → GL 15 mm → スパナ 80 mm

PG→PG拡大

• PG 7 → 型番 P7EP9 → IG PG 9 → GL 6 mm → スパナ 18 mm
• PG 9 → 型番 P9EP11 → IG PG 11 → GL 6 mm → スパナ 21 mm
• PG 11 → 型番 P11EP13,5 → IG PG 13,5 → GL 6 mm → スパナ 23 mm
• PG 13,5 → 型番 P13,5EP16 → IG PG 16 → GL 6 mm → スパナ 25 mm
• PG 16 → 型番 P16EP21 → IG PG 21 → GL 7 mm → スパナ 32 mm
• PG 21 → 型番 P21EP29 → IG PG 29 → GL 7 mm → スパナ 42 mm
• PG 29 → 型番 P29EP36 → IG PG 36 → GL 8 mm → スパナ 50 mm
• PG 36 → 型番 P36EP42 → IG PG 42 → GL 9 mm → スパナ 60 mm
• PG 42 → 型番 P42EP48 → IG PG 48 → GL 10 mm → スパナ 65 mm

仕様

• 素材（拡大アダプター）：ニッケルめっき真鍮
• Oリング材質：NBR
• ねじ規格：メートル（EN60423）およびPG（DIN 40430）
• 保護等級：IP68
• 機能：既存のねじ穴より大きな接続ねじを持つケーブルグランドの使用を可能にする
• 利用可能な変換：技術データ参照（M12 → M75、PG7 → PG48の範囲）
