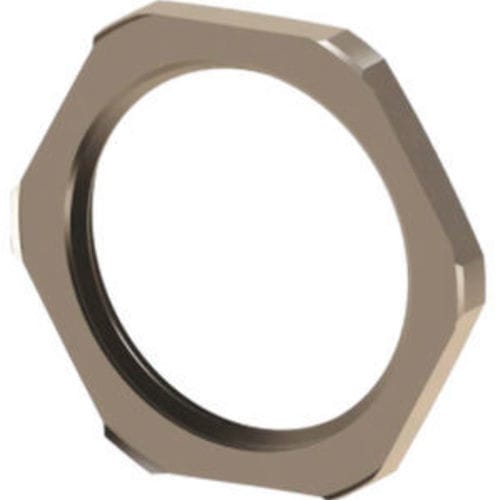

ステンレススチールロックナット OMBLT 01

六角形ニッケル真鍮製ケーブルグランド用

製品説明

• 六角形ロックナット
• 材質：ニッケルめっき真鍮（ステンレス鋼も選択可能）
• 接続ねじ：メートルねじ（EN60423）／PGねじ（DIN 40430）
• 用途：ケーブルグランドの締め付け用

技術データ
ねじ | 真鍮コード | ステンレスコード | H mm | S mm | スパナ mm
M 12 x 1,5 | OMBLT 01 | OMSLT 01 | 3,3 | 0,5 | 15
M 16 x 1,5 | OMBLT 02 | OMSLT 02 | 3,5 | 0,5 | 19
M 20 x 1,5 | OMBLT 03 | OMSLT 03 | 3,5 | 0,5 | 24
M 25 x 1,5 | OMBLT 04 | OMSLT 04 | 3,5 | 0,5 | 30
M 32 x 1,5 | OMBLT 05 | OMSLT 05 | 4 | 0,5 | 36
M 40 x 1,5 | OMBLT 06 | OMSLT 06 | 4,6 | 0,6 | 45
M 50 x 1,5 | OMBLT 07 | OMSLT 07 | 5,6 | 0,6 | 55
M 63 x 1,5 | OMBLT 08 | OMSLT 08 | 6,7 | 0,7 | 70
M 75 x 1,5 | OMBLT 09 | OMSLT 09 | 8 | 1 | 85

PG | 真鍮コード | ステンレスコード | H mm | S mm | スパナ mm
PG 7 | OPBLT 01 | OPSLT 01 | 3,3 | 0,5 | 15
PG 9 | OPBLT 02 | OPSLT 02 | 3,3 | 0,5 | 18
PG 11 | OPBLT 03 | OPSLT 03 | 3,5 | 0,5 | 21
PG 13,5 | OPBLT 04 | OPSLT 04 | 3,5 | 0,5 | 23
PG 16 | OPBLT 05 | OPSLT 05 | 3,5 | 0,5 | 26
PG 21 | OPBLT 06 | OPSLT 06 | 4 | 0,5 | 32
PG 29 | OPBLT 07 | OPSLT 07 | 4,6 | 0,6 | 40
PG 36 | OPBLT 08 | OPSLT 08 | 5,6 | 0,6 | 50
PG 42 | OPBLT 09 | OPSLT 09 | 5,6 | 0,6 | 60
PG 48 | OPBLT 10 | OPSLT 10 | 6,1 | 0,6 | 65

仕様 / 技術仕様

• タイプ：EMCシリーズ金属ロックナット（六角形）
• 材質：ニッケルめっき真鍮（主）、ステンレス鋼オプションあり
• 対応ねじ：メートルねじ（EN60423）およびPGねじ（DIN 40430）
• 主な用途：ケーブルグランドの締め付け
• 利用可能なメートルサイズとコード：M12x1,5 (OMBLT 01 / OMSLT 01) – H 3,3 mm, S 0,5 mm, スパナ 15 mm; M16x1,5 (OMBLT 02 / OMSLT 02) – H 3,5 mm, S 0,5 mm, スパナ 19 mm; M20x1,5 (OMBLT 03 / OMSLT 03) – H 3,5 mm, S 0,5 mm, スパナ 24 mm; M25x1,5 (OMBLT 04 / OMSLT 04) – H 3,5 mm, S 0,5 mm, スパナ 30 mm; M32x1,5 (OMBLT 05 / OMSLT 05) – H 4 mm, S 0,5 mm, スパナ 36 mm; M40x1,5 (OMBLT 06 / OMSLT 06) – H 4,6 mm, S 0,6 mm, スパナ 45 mm; M50x1,5 (OMBLT 07 / OMSLT 07) – H 5,6 mm, S 0,6 mm, スパナ 55 mm; M63x1,5 (OMBLT 08 / OMSLT 08) – H 6,7 mm, S 0,7 mm, スパナ 70 mm; M75x1,5 (OMBLT 09 / OMSLT 09) – H 8 mm, S 1 mm, スパナ 85 mm
• 利用可能なPGサイズとコード：PG7 (OPBLT 01 / OPSLT 01) – H 3,3 mm, S 0,5 mm, スパナ 15 mm; PG9 (OPBLT 02 / OPSLT 02) – H 3,3 mm, S 0,5 mm, スパナ 18 mm; PG11 (OPBLT 03 / OPSLT 03) – H 3,5 mm, S 0,5 mm, スパナ 21 mm; PG13,5 (OPBLT 04 / OPSLT 04) – H 3,5 mm, S 0,5 mm, スパナ 23 mm; PG16 (OPBLT 05 / OPSLT 05) – H 3,5 mm, S 0,5 mm, スパナ 26 mm; PG21 (OPBLT 06 / OPSLT 06) – H 4 mm, S 0,5 mm, スパナ 32 mm; PG29 (OPBLT 07 / OPSLT 07) – H 4,6 mm, S 0,6 mm, スパナ 40 mm; PG36 (OPBLT 08 / OPSLT 08) – H 5,6 mm, S 0,6 mm, スパナ 50 mm; PG42 (OPBLT 09 / OPSLT 09) – H 5,6 mm, S 0,6 mm, スパナ 60 mm; PG48 (OPBLT 10 / OPSLT 10) – H 6,1 mm, S 0,6 mm, スパナ 65 mm
• 技術図面および製品データシートあり
