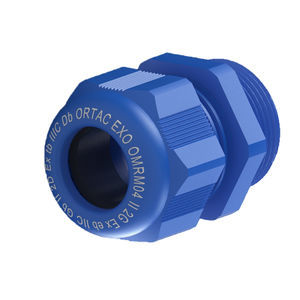

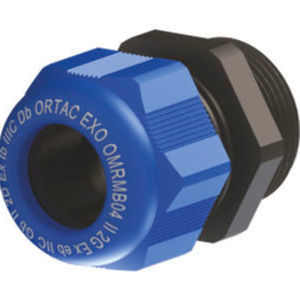

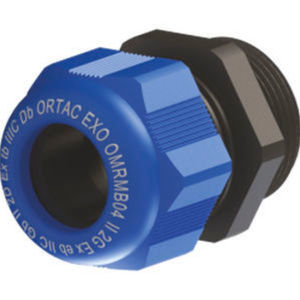

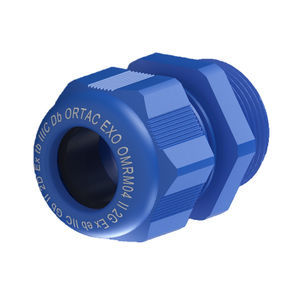

ポリアミド製ケーブルグランド ExO series

PA6IP68防爆

製品概要
タイプ：ExO Series（ポリアミド製 耐爆形ケーブルグランド）
保護コード：II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
認証：IEP 20 ATEX 0750 X、ROHS、CE、PT、TUV
本体材質：ポリアミド PA6
接続ねじ：メートルねじ（EN 60423） — 標準ねじおよびロングねじを用意
色：黒（RAL 9005）
保護等級：IP68（5 Bar）
使用温度範囲：-30 °C〜+100 °C
適用区域：ZONE1、ZONE2、ZONE21、ZONE22；ガス分類 IIA、IIB、IIC
ケーブル種別：非装甲ケーブル（Unarmoured）

メートルねじ - 寸法表（抜粋）

• M 12 x 1,5 | Black Code: ExOXXOMRB 01 | H: 24 | GL: 8 | レンチ: 15 | 締付範囲 mm: 3 - 6,5
• M 16 x 1,5 | Black Code: ExOXXOMRB 02 | H: 28 | GL: 8 | レンチ: 19 | 締付範囲 mm: 4 - 8
• M 16 x 1,5 | Black Code: ExOXXOMRB 03 | H: 29 | GL: 10 | レンチ: 22 | 締付範囲 mm: 5 - 10
• M 20 x 1,5 | Black Code: ExOXXOMRB 04RS | H: 29 | GL: 10 | レンチ: 24 | 締付範囲 mm: 4 - 10
• M 20 x 1,5 | Black Code: ExOXXOMRB 04 | H: 29 | GL: 10 | レンチ: 24 | 締付範囲 mm: 6 - 12
• M 20 x 1,5 | Black Code: ExOXXOMRB 05 | H: 33 | GL: 10 | レンチ: 27 | 締付範囲 mm: 10 - 14
• M 25 x 1,5 | Black Code: ExOXXOMRB ES4 | H: 32 | GL: 10 | レンチ: 29 | 締付範囲 mm: 4 - 10
• M 25 x 1,5 | Black Code: ExOXXOMRB ES6 | H: 32 | GL: 10 | レンチ: 29 | 締付範囲 mm: 6 - 12
• M 25 x 1,5 | Black Code: ExOXXOMRB 06/9-17 | H: 38 | GL: 10 | レンチ: 33 | 締付範囲 mm: 9 - 17
• M 25 x 1,5 | Black Code: ExOXXOMRB E6-9 | H: 35 | GL: 10 | レンチ: 29 | 締付範囲 mm: 9 - 14
• M 25 x 1,5 | Black Code: ExOXXOMRB E6 | H: 35 | GL: 10 | レンチ: 29 | 締付範囲 mm: 11 - 17
• M 25 x 1,5 | Black Code: ExOXXOMRB 06 | H: 38 | GL: 10 | レンチ: 33 | 締付範囲 mm: 13 - 18
• M 32 x 1,5 | Black Code: ExOXXOMRB E7 | H: 40 | GL: 10 | レンチ: 36 | 締付範囲 mm: 15 - 21
• M 32 x 1,5 | Black Code: ExOXXOMRB 07 | H: 41 | GL: 10 | レンチ: 42 | 締付範囲 mm: 18 - 25
• M 40 x 1,5 | Black Code: ExOXXOMRB E8 | H: 43 | GL: 10 | レンチ: 46 | 締付範囲 mm: 19 - 28
• M 40 x 1,5 | Black Code: ExOXXOMRB 08 | H: 51 | GL: 10 | レンチ: 53 | 締付範囲 mm: 22 - 32
• M 50 x 1,5 | Black Code: ExOXXOMRB 09 | H: 53 | GL: 18 | レンチ: 60 | 締付範囲 mm: 30 - 38
• M 63 x 1,5 | Black Code: ExOXXOMRB 10 | H: 55 | GL: 18 | レンチ: 70 | 締付範囲 mm: 34 - 44
• G3/4'' | Black Code: ExOXXOGRB 06 | H: 38 | GL: 10 | レンチ: 33 | 締付範囲 mm: 13 - 18

ロングねじ - 寸法表（抜粋）

• M 12 x 1,5 | Black Code: ExOXXOMRB 01L | H: 24 | GL: 15 | レンチ: 15 | 締付範囲 mm: 3 - 6,5
• M 16 x 1,5 | Black Code: ExOXXOMRB 11S | H: 28 | GL: 15 | レンチ: 19 | 締付範囲 mm: 4 - 8
• M 16 x 1,5 | Black Code: ExOXXOMRB 11 | H: 29 | GL: 15 | レンチ: 22 | 締付範囲 mm: 5 - 10
• M 20 x 1,5 | Black Code: ExOXXOMRB 12RS | H: 29 | GL: 15 | レンチ: 24 | 締付範囲 mm: 4 - 10
• M 20 x 1,5 | Black Code: ExOXXOMRB 12 | H: 29 | GL: 15 | レンチ: 24 | 締付範囲 mm: 6 - 12
• M 20 x 1,5 | Black Code: ExOXXOMRB 13 | H: 33 | GL: 15 | レンチ: 27 | 締付範囲 mm: 10 - 14
• M 25 x 1,5 | Black Code: ExOXXOMRB ES14 | H: 32 | GL: 15 | レンチ: 29 | 締付範囲 mm: 4 - 10
• M 25 x 1,5 | Black Code: ExOXXOMRB ES16 | H: 32 | GL: 15 | レンチ: 29 | 締付範囲 mm: 6 - 12
• M 25 x 1,5 | Black Code: ExOXXOMRB 14/9-17 | H: 38 | GL: 15 | レンチ: 33 | 締付範囲 mm: 9 - 17
• M 25 x 1,5 | Black Code: ExOXXOMRB E14-9 | H: 35 | GL: 15 | レンチ: 29 | 締付範囲 mm: 9 - 14
• M 25 x 1,5 | Black Code: ExOXXOMRB E14 | H: 35 | GL: 15 | レンチ: 29 | 締付範囲 mm: 11 - 17
• M 25 x 1,5 | Black Code: ExOXXOMRB 14 | H: 38 | GL: 15 | レンチ: 33 | 締付範囲 mm: 13 - 18
• M 32 x 1,5 | Black Code: ExOXXOMRB E15 | H: 40 | GL: 15 | レンチ: 36 | 締付範囲 mm: 15 - 21
• M 32 x 1,5 | Black Code: ExOXXOMRB 15 | H: 41 | GL: 18 | レンチ: 42 | 締付範囲 mm: 18 - 25
• M 40 x 1,5 | Black Code: ExOXXOMRB E16 | H: 43 | GL: 15 | レンチ: 46 | 締付範囲 mm: 19 - 28
• M 40 x 1,5 | Black Code: ExOXXOMRB 16 | H: 51 | GL: 18 | レンチ: 53 | 締付範囲 mm: 22 - 32

技術仕様

• シリーズ：ExO Series（ポリアミド製 耐爆形）
• 材料：ポリアミド PA6
• 保護コード：II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
• 認証：IEP 20 ATEX 0750 X、ROHS、CE、PT、TUV
• ねじ規格：メートルねじ（EN 60423）
• 色：黒（RAL 9005）
• 規格：EN 60079-0、EN 60079-7、EN 60079-31
• 保護等級：IP68（5 Bar）
• 使用温度範囲：-30 °C〜+100 °C
• 適用区域：ZONE1、ZONE2、ZONE21、ZONE22；ガス分類 IIA、IIB、IIC
• ケーブル種別：非装甲

認証と使用上の注意
ATEXおよび関連EN規格に基づく危険区域向けに認証済み。表記されたガス・粉じんゾーンでの設置に適合。ご注文時はメートルねじまたはロングねじのいずれかと、サイズ表のBlack Codeを明記してください。
