ポリアミド製ケーブルグランド ExO series
PA6防水・防塵性能IP68

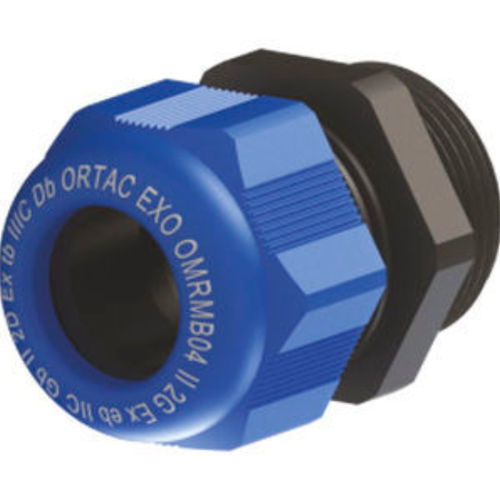

ポリアミド製ケーブルグランド - ExO series - ORTAC - PA6 / 防水・防塵性能 / IP68
ポリアミド製ケーブルグランド - ExO series - ORTAC - PA6 / 防水・防塵性能 / IP68
ポリアミド製ケーブルグランド - ExO series - ORTAC - PA6 / 防水・防塵性能 / IP68 - 画像 - 2
お気に入りに追加する
商品比較に追加する
ORTACのサイトについての詳しい情報

特徴

素材
ポリアミド製, PA6
保護レベル
防爆, 防水・防塵性能, IP68, 危険な場所用
その他の特徴
メートル, ねじ込み
管径

最少: 3 mm
(0.12 in)

最大: 44 mm
(1.73 in)

ねじ山径

最少: 12 mm
(0.47 in)

最大: 63 mm
(2.48 in)

締め付け範囲

最少: 3 mm
(0.1 in)

最大: 44 mm
(1.7 in)

差動温度

最少: -30 °C
(-22 °F)

最大: 100 °C
(212 °F)

詳細

概要
ExO Series のポリアミド（PA6）製耐爆形ケーブルグランド。危険箇所向けの電気設備用に設計されており、ガス・粉じん雰囲気での使用を取得。色は黒（RAL 9005）と青（RAL 5012）、メートルねじとロングねじのバージョンがあり、複数の締付範囲を提供します。

対応サイズ（メートルねじ）
Header: Thread | Code | H | GL | Wrench | Clamping Range mm
  • M 12 x 1,5 | ExOXXOMRMB 01 | 24 | 8 | 15 | 3 - 6,5
  • M 16 x 1,5 | ExOXXOMRMB 02 | 28 | 8 | 19 | 4 - 8
  • M 16 x 1,5 | ExOXXOMRMB 03 | 29 | 10 | 22 | 5 - 10
  • M 20 x 1,5 | ExOXXOMRMB 04RS | 29 | 10 | 24 | 4 - 10
  • M 20 x 1,5 | ExOXXOMRMB 04 | 29 | 10 | 24 | 6 - 12
  • M 20 x 1,5 | ExOXXOMRMB 05 | 33 | 10 | 27 | 10 - 14
  • M 25 x 1,5 | ExOXXOMRMB ES4 | 32 | 10 | 29 | 4 - 10
  • M 25 x 1,5 | ExOXXOMRMB ES6 | 32 | 10 | 29 | 6 - 12
  • M 25 x 1,5 | ExOXXOMRMB 06/9-17 | 38 | 10 | 33 | 9 - 17
  • M 25 x 1,5 | ExOXXOMRMB E6-9 | 35 | 10 | 29 | 9 - 14
  • M 25 x 1,5 | ExOXXOMRMB E6 | 35 | 10 | 29 | 11 - 17
  • M 25 x 1,5 | ExOXXOMRMB 06 | 38 | 10 | 33 | 13 - 18
  • M 32 x 1,5 | ExOXXOMRMB E7 | 40 | 10 | 36 | 15 - 21
  • M 32 x 1,5 | ExOXXOMRMB 07 | 41 | 10 | 42 | 18 - 25
  • M 40 x 1,5 | ExOXXOMRMB E8 | 43 | 10 | 46 | 19 - 28
  • M 40 x 1,5 | ExOXXOMRMB 08 | 51 | 10 | 53 | 22 - 32
  • M 50 x 1,5 | ExOXXOMRMB 09 | 53 | 18 | 60 | 30 - 38
  • M 63 x 1,5 | ExOXXOMRMB 10 | 55 | 18 | 70 | 34 - 44
  • G3/4'' | ExOXXOGRMB 06 | 38 | 10 | 33 | 13 - 18


対応サイズ（ロングねじ）
Header: Thread | Code | H | GL | Wrench | Clamping Range mm
  • M 12 x 1,5 | ExOXXOMRMB 01L | 24 | 15 | 15 | 3 - 6,5
  • M 16 x 1,5 | ExOXXOMRMB 11S | 28 | 15 | 19 | 4 - 8
  • M 16 x 1,5 | ExOXXOMRMB 11 | 29 | 15 | 22 | 5 - 10
  • M 20 x 1,5 | ExOXXOMRMB 12RS | 29 | 15 | 24 | 4 - 10
  • M 20 x 1,5 | ExOXXOMRMB 12 | 29 | 15 | 24 | 6 - 12
  • M 20 x 1,5 | ExOXXOMRMB 13 | 33 | 15 | 27 | 10 - 14
  • M 25 x 1,5 | ExOXXOMRMB ES14 | 32 | 15 | 29 | 4 - 10
  • M 25 x 1,5 | ExOXXOMRMB ES16 | 32 | 15 | 29 | 6 - 12
  • M 25 x 1,5 | ExOXXOMRMB 14/9-17 | 38 | 15 | 33 | 9 - 17
  • M 25 x 1,5 | ExOXXOMRMB E14-9 | 35 | 15 | 29 | 9 - 14
  • M 25 x 1,5 | ExOXXOMRMB E14 | 35 | 15 | 29 | 11 - 17
  • M 25 x 1,5 | ExOXXOMRMB 14 | 38 | 15 | 33 | 13 - 18
  • M 32 x 1,5 | ExOXXOMRMB E15 | 40 | 15 | 36 | 15 - 21
  • M 32 x 1,5 | ExOXXOMRMB 15 | 41 | 18 | 42 | 18 - 25
  • M 40 x 1,5 | ExOXXOMRMB E16 | 43 | 15 | 46 | 19 - 28
  • M 40 x 1,5 | ExOXXOMRMB 16 | 51 | 18 | 53 | 22 - 32


技術仕様
  • タイプ: ExO Series（ポリアミド耐爆形グランド）
  • 保護コード: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
  • 認証: IEP 20 ATEX 0750 X, ROHS, CE, PT, TUV
  • 材質（本体）: ポリアミド PA6
  • ねじ規格: メートルねじ（EN 60423）
  • 色: 黒（RAL 9005）および青（RAL 5012）
  • 規格: EN 60079-0, EN 60079-7, EN 60079-31
  • 保護等級: IP68（5 Bar）
  • 使用温度範囲: -30 °C ～ +100 °C
  • 適用ゾーン: ZONE1, ZONE2, ZONE21, ZONE22；ガス群 IIA, IIB, IIC
