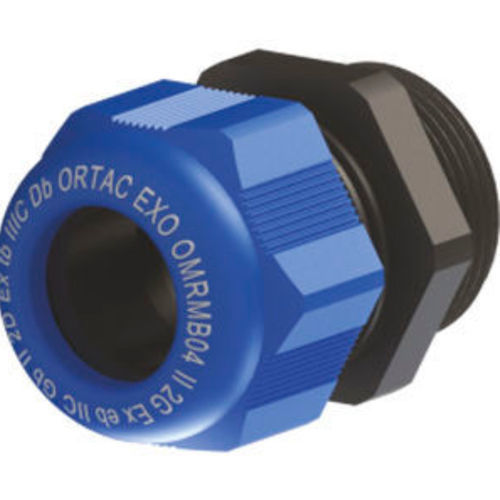

ポリアミド製ケーブルグランド ExO seriesPAPA6IP68
お気に入りに追加する
商品比較に追加する
特徴
- 素材
- ポリアミド製, PA, PA6
- 保護レベル
- 防爆, IP68, 危険な場所用
- その他の特徴
- 電線管ねじ, 非装甲ケーブル用, DIN, ねじ込み
- 管径
最少: 3 mm
(0.12 in)最大: 44 mm
(1.73 in)- 締め付け範囲
最少: 3 mm
(0.1 in)最大: 44 mm
(1.7 in)- 差動温度
最少: -30 °C
(-22 °F)最大: 100 °C
(212 °F)
詳細
製品概要
タイプ: ExO Series（ポリアミド製防爆ケーブルグランド）
保護表示: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
認証: IEP 20 ATEX 0750 X、RoHS、CE、PT、TUV
本体材質: ポリアミド PA6
接続ねじ: PG（DIN 40430）
色: 黒（RAL 9005） - 青（RAL 5012）
適合規格: EN 60079-0、EN 60079-7、EN 60079-31
保護等級: IP68 最大5 Bar
使用温度: -30 °C～+100 °C
適用区域: ZONE1、ZONE2、ZONE21、ZONE22（ガス群 IIA、IIB、IIC）
ケーブル種類: 非装甲ケーブル
ブラック - ブルー コード — PG Ex ケーブルグランド
ねじ | RAL 9005 - RAL 5012
PG-7 — コード: ExOXXORMB 01 | H: 24 | GL: 8 | レンチ: 15 | クランプ範囲: 3 - 6.5 mm
PG-9 — コード: ExOXXORMB 02 | H: 28 | GL: 8 | レンチ: 19 | クランプ範囲: 4 - 8 mm
PG-11 — コード: ExOXXORMB 03 | H: 29 | GL: 8 | レンチ: 22 | クランプ範囲: 5 - 10 mm
PG-13.5 — コード: ExOXXORMB 04RS | H: 29 | GL: 9 | レンチ: 24 | クランプ範囲: 4 - 10 mm
PG-13.5 — コード: ExOXXORMB 04 | H: 29 | GL: 9 | レンチ: 24 | クランプ範囲: 6 - 12 mm
PG-16 — コード: ExOXXORMB 05 | H: 33 | GL: 9 | レンチ: 27 | クランプ範囲: 10 - 14 mm
PG-21 — コード: ExOXXORMB 06 | H: 38 | GL: 11 | レンチ: 33 | クランプ範囲: 13 - 18 mm
PG-21 — コード: ExOXXORBMB 06/9-17 | H: 38 | GL: 11 | レンチ: 33 | クランプ範囲: 9 - 17 mm
PG-29 — コード: ExOXXORMB 07 | H: 41 | GL: 11 | レンチ: 42 | クランプ範囲: 18 - 25 mm
PG-36 — コード: ExOXXORMB 08 | H: 51 | GL: 11 | レンチ: 53 | クランプ範囲: 22 - 32 mm
PG-42 — コード: ExOXXORMB 09 | H: 53 | GL: 11 | レンチ: 60 | クランプ範囲: 30 - 38 mm
PG-48 — コード: ExOXXORMB 10 | H: 55 | GL: 14 | レンチ: 65 | クランプ範囲: 34 - 44 mm
ロングスレッド
ねじ | RAL 9005 - RAL 5012
PG-7 — コード: ExOXXORMBL 01 | H: 24 | GL: 15 | レンチ: 15 | 範囲: 3 - 6.5 mm
PG-9 — コード: ExOXXORMBL 02 | H: 28 | GL: 15 | レンチ: 19 | 範囲: 4 - 8 mm
PG-11 — コード: ExOXXORMBL 03A | H: 29 | GL: 10 | レンチ: 22 | 範囲: 5 - 10 mm
PG-11 — コード: ExOXXORMBL 03 | H: 29 | GL: 15 | レンチ: 22 | 範囲: 5 - 10 mm
PG-13.5 — コード: ExOXXORMBL 04RS | H: 29 | GL: 15 | レンチ: 24 | 範囲: 4 - 10 mm
PG-13.5 — コード: ExOXXORMBL 04 | H: 29 | GL: 15 | レンチ: 24 | 範囲: 6 - 12 mm
PG-16 — コード: ExOXXORMBL 05 | H: 33 | GL: 15 | レンチ: 27 | 範囲: 10 - 14 mm
PG-21 — コード: ExOXXORMBL 06 | H: 38 | GL: 15 | レンチ: 33 | 範囲: 13 - 18 mm
PG-21 — コード: ExOXXORMBL 06/9-17 | H: 38 | GL: 15 | レンチ: 33 | 範囲: 9 - 17 mm
仕様 / 技術データ
タイプ: ExO Series（ポリアミド製防爆ケーブルグランド）
保護表示: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
認証: IEP 20 ATEX 0750 X、RoHS、CE、PT、TUV
本体材質: ポリアミド PA6
接続ねじ: PG（DIN 40430）
色: 黒（RAL 9005） - 青（RAL 5012）
適合規格: EN 60079-0、EN 60079-7、EN 60079-31
保護等級: IP68 最大5 Bar
使用温度: -30 °C～+100 °C
適用区域: ZONE1、ZONE2、ZONE21、ZONE22（ガス群 IIA、IIB、IIC）
ケーブル種類: 非装甲ケーブル
ブラック - ブルー コード — PG Ex ケーブルグランド
ねじ | RAL 9005 - RAL 5012
PG-7 — コード: ExOXXORMB 01 | H: 24 | GL: 8 | レンチ: 15 | クランプ範囲: 3 - 6.5 mm
PG-9 — コード: ExOXXORMB 02 | H: 28 | GL: 8 | レンチ: 19 | クランプ範囲: 4 - 8 mm
PG-11 — コード: ExOXXORMB 03 | H: 29 | GL: 8 | レンチ: 22 | クランプ範囲: 5 - 10 mm
PG-13.5 — コード: ExOXXORMB 04RS | H: 29 | GL: 9 | レンチ: 24 | クランプ範囲: 4 - 10 mm
PG-13.5 — コード: ExOXXORMB 04 | H: 29 | GL: 9 | レンチ: 24 | クランプ範囲: 6 - 12 mm
PG-16 — コード: ExOXXORMB 05 | H: 33 | GL: 9 | レンチ: 27 | クランプ範囲: 10 - 14 mm
PG-21 — コード: ExOXXORMB 06 | H: 38 | GL: 11 | レンチ: 33 | クランプ範囲: 13 - 18 mm
PG-21 — コード: ExOXXORBMB 06/9-17 | H: 38 | GL: 11 | レンチ: 33 | クランプ範囲: 9 - 17 mm
PG-29 — コード: ExOXXORMB 07 | H: 41 | GL: 11 | レンチ: 42 | クランプ範囲: 18 - 25 mm
PG-36 — コード: ExOXXORMB 08 | H: 51 | GL: 11 | レンチ: 53 | クランプ範囲: 22 - 32 mm
PG-42 — コード: ExOXXORMB 09 | H: 53 | GL: 11 | レンチ: 60 | クランプ範囲: 30 - 38 mm
PG-48 — コード: ExOXXORMB 10 | H: 55 | GL: 14 | レンチ: 65 | クランプ範囲: 34 - 44 mm
ロングスレッド
ねじ | RAL 9005 - RAL 5012
PG-7 — コード: ExOXXORMBL 01 | H: 24 | GL: 15 | レンチ: 15 | 範囲: 3 - 6.5 mm
PG-9 — コード: ExOXXORMBL 02 | H: 28 | GL: 15 | レンチ: 19 | 範囲: 4 - 8 mm
PG-11 — コード: ExOXXORMBL 03A | H: 29 | GL: 10 | レンチ: 22 | 範囲: 5 - 10 mm
PG-11 — コード: ExOXXORMBL 03 | H: 29 | GL: 15 | レンチ: 22 | 範囲: 5 - 10 mm
PG-13.5 — コード: ExOXXORMBL 04RS | H: 29 | GL: 15 | レンチ: 24 | 範囲: 4 - 10 mm
PG-13.5 — コード: ExOXXORMBL 04 | H: 29 | GL: 15 | レンチ: 24 | 範囲: 6 - 12 mm
PG-16 — コード: ExOXXORMBL 05 | H: 33 | GL: 15 | レンチ: 27 | 範囲: 10 - 14 mm
PG-21 — コード: ExOXXORMBL 06 | H: 38 | GL: 15 | レンチ: 33 | 範囲: 13 - 18 mm
PG-21 — コード: ExOXXORMBL 06/9-17 | H: 38 | GL: 15 | レンチ: 33 | 範囲: 9 - 17 mm
仕様 / 技術データ
- シリーズ: ExO Series（ポリアミド、防爆）
- 材質: ポリアミド PA6
- ねじ規格: PG（DIN 40430）
- 保護: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
- 規格: EN 60079-0、EN 60079-7、EN 60079-31
- 認証: IEP 20 ATEX 0750 X、RoHS、CE、PT、TUV
- 保護等級: IP68 最大5 Bar
- 使用温度: -30 °C～+100 °C
- 色: 黒（RAL 9005）および青（RAL 5012）
- 想定適用区域: ZONE1、ZONE2、ZONE21、ZONE22（ガス群 IIA、IIB、IIC）
- ケーブル種別: 非装甲
