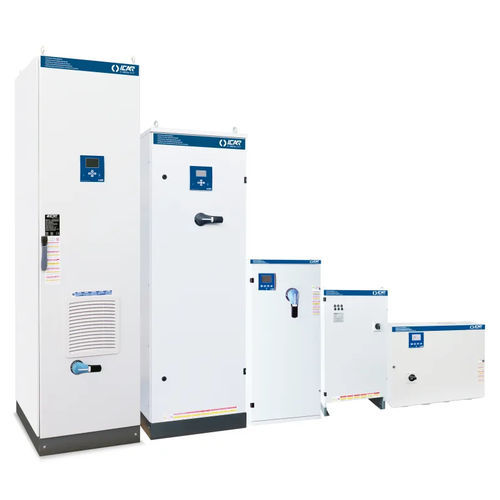

PFC装置 HP10-60Hz-400V

概要
金属蒸着ポリプロピレン製コンデンサを用いたモジュラー式の力率改善ソリューションで、低圧の産業用システム向けに設計されています。400 V、60 Hz動作のEUROrack形式に対応します。

技術仕様
公称系統電圧 (Ue): 400 V
コンデンサ公称電圧 (Un): 400 V
最大使用電圧 (Umax): 440 V
定格周波数: 60 Hz
THDIR%: ≤12%

利用可能な構成 - EUROrack
品番 | 名称 | 無効電力 Ue=400V (kVAr) | 無効電力 Ue=480V (kVAr) | 保護等級
IY0AFF225060359 | EUROrack | 25 | 25 | IP00
IY0AFF250060359 | EUROrack | 50 | 50 | IP00
IY0AFF275060359 | EUROrack | 75 | 75 | IP00
IY0AFF310060359 | EUROrack | 100 | 100 | IP00

用途

• 産業・商業用の低圧ネットワークにおける力率改善
• モーターや配電盤向けの補償バンク
• 電力品質の向上および高調波管理

特徴 / 技術的詳細

• 高グラデーション設計の金属蒸着ポリプロピレンDielectric
• 400 V時の提供無効電力: 25、50、75、100 kVAr
• リストされたEUROrackバリアントの保護等級: IP00
• 公称・最大電圧: Un 400 V、Umax 440 V
• 定格周波数: 60 Hz；THDIR% ≤12%
