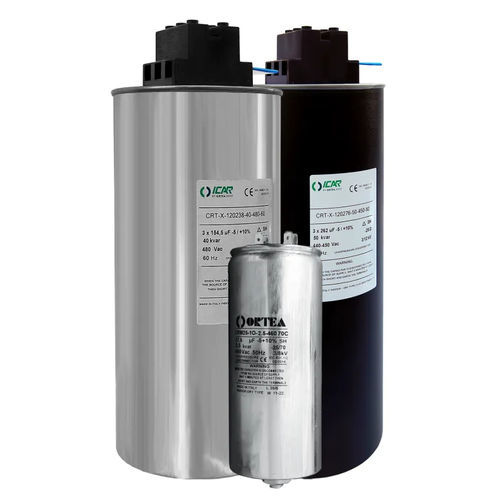

円筒コンデンサ CRM25-1O

PFC（力率改善）PFC（力率改善）抵抗

概要
力率補正用コンポーネント：単相（CRM25-1シリーズ）および三相（CRT‑Xシリーズ）コンデンサ。単体およびキットでの提供。

単相コンデンサ — CRM25-1 Revamping
表見出し：品番 | 名称 | 定格電圧 | 容量（kVAr）| 直径 | 高さ | 周波数
例：
6DCRMO0333D50 | CRM25-1O | 400 V | 3.33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333B50 | CRM25-1O | 460 V | 3.33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333C50 | CRM25-1O | 550 V | 3.33 kVAr | 60 mm | 140 mm | 50 Hz

KIT 単相コンデンサ — CRM25-1 Revamping
KIT例：
ICRM25333400 | CRM25-1O | 400 V | 3.33 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25333460 | CRM25-1O | 460 V | 3.33 kVAr | 60 mm | 140 mm | 50 Hz

単相コンデンサ — CRM25-1 70°C
例：
6DCRMO0250D50 | CRM25-1O | 400 V | 2.5 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0265E50 | CRM25-1O | 660 V | 2.5 kVAr | 60 mm | 140 mm | 50 Hz

KIT 単相コンデンサ — CRM25-1 70°C
例：
ICRM25250400 | CRM25-1O | 400 V | 2.5 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25250550 | CRM25-1O | 550 V | 2.5 kVAr | 60 mm | 140 mm | 50 Hz

単相コンデンサ — CRM25-1
代表例：
6DCRMO0069A50 | CRM25-1O | 415 V | 0.69 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0138A50 | CRM25-1O | 415 V | 1.38 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0275A50 | CRM25-1O | 415 V | 2.75 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMK0550A50 | CRM25-1K | 415 V | 5.5 kVAr | 60 mm | 138 mm | 50 Hz

KIT 単相コンデンサ — CRM25-1
KIT例：
ICRM25069415 | CRM25-1O | 415 V | 0.69 kVAr | 60 mm | 90 mm | 50 Hz
ICRM25275460 | CRM25-1O | 460 V | 2.75 kVAr | 60 mm | 140 mm | 50 Hz

放電抵抗器
品番 | 仕様
6RA21610262 | 120 kΩ — 500 V — 2 W
6RA21610263 | 180 kΩ — 500 V — 2 W
6RA21610265 | 330 kΩ — 750 V — 3 W

三相コンデンサ — CRT‑X Gray
表見出しと例（50 Hz）：
6DCRTX0500F50 | CRT‑X gray | 400–415 V | 5 kVAr | 75 mm | 210 mm | 50 Hz
6DCRTX1500F50 | CRT‑X gray | 400–415 V | 15 kVAr | 100 mm | 210 mm | 50 Hz
6DCRTX5000F50 | CRT‑X gray | 400–415 V | 50 kVAr | 120 mm | 280 mm | 50 Hz

CRT‑X Gray の追加バリアント
450 V、525 V、690 V や 400–415 V 等の範囲を含むバリアント；出力は 5〜50 kVAr；直径 75〜120 mm；高さ 210〜280 mm（モデルに依存）。

CRT‑X — 60 Hz / 480 V / 480–525 / 480–690 バリアント
60 Hz および 480 V／525 V／690 V などの別定格電圧向けの専用モデルが用意されており、寸法と出力が対応しています。

三相コンデンサ — CRT‑X Black
CRT‑X black シリーズは gray と同等の電力、電圧、形状を持ち、同一の kVAr に対して対応する寸法を提供します。

技術仕様

• 製品群：CRM25-1（単相）および CRT‑X（三相）；単体および KIT オプション。
• 定格電圧：400、415、450、460、480、525、550、660、690 V および範囲（例：400–415 V）。
• 定格容量：0.69 kVAr から 50 kVAr（機種により異なる）。
• 代表的な直径：60 mm（単相小型）、75 / 85 / 100 / 120 mm（三相）。
• 代表的な高さ：80 / 90 / 138 / 140 / 210 / 247 / 280 mm（機種・容量に依存）。
• 周波数：標準 50 Hz；一部 60 Hz バリアントあり。
• 形状：個別コンデンサおよび取付／改修用キット。
• 付属品：安全放電のための放電抵抗器（抵抗値・定格電力指定）。
