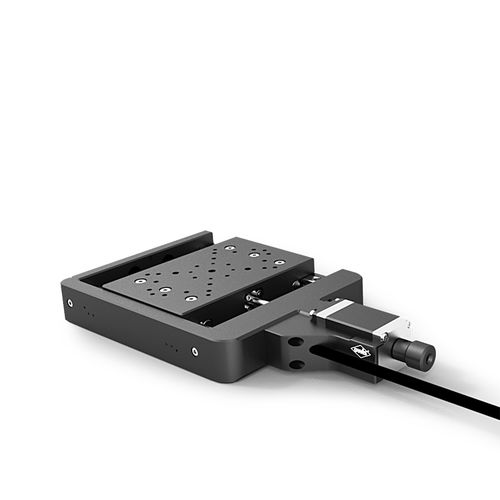

XY軸ポジショニングステージ MTM 120 series

XYZ軸モーター式クロスローラー

-移動範囲 20 / 45 mm -エンコーダー付きDCモーター、クロスローラーベアリングガイド、細目スピンドル -壁掛け式または機械式リミットスイッチ せいじょう -可動範囲 20 mm および 45 mm -低バックラッシーの研削済み細目ネジスピンドル -精密クロスローラーベアリングガイドを搭載。 -壁掛け式または機械式リミットスイッチ -2相ステップモーターまたはエンコーダー付きDCモーター -コンパクトなデザイン -Zアングルを追加することなくXYZマウントが可能 -変形しにくいアルミニウム -反射防止加工、黒アルマイト -OWISidと モーターケーブルの技術データ、およびポジショナーとコントローラーの組み合わせに適したケーブルの選択に関するガイダンスはこちらをご覧ください。 電動計測ステージMTM 120は、高精度で非常にコンパクトな機械寸法が要求される用途向けに設計されています。取り付けブラケットを追加することなく、非常に小さなスペースでXYまたはXYZ取り付けの組み合わせも可能です。 特殊なクロスローラー軸受と0.5mmピッチの精密細目スピンドルの採用により、数μmの優れた位置決め精度と繰り返し精度を実現しています。さらに、分解能と滑らかな直線運動が要求される用途に最適なユニットです。 MTM 120には、機械式と電子式の2種類のリミットスイッチがあります。電子式ホール効果リミットスイッチを搭載したバージョンは、基準点の高い再現性を実現します。
